参数

Parameter

性能

Performance

外形尺寸：外径×内径×高度（mm）

External dimensions: outer diameter × internal diameter × H(mm)

40x40x16

直径标称位移［um@200V（±10%）（最大电压可1000V）

Diameter nominal displacement [ um@200V (± 10%) (maximum voltage can be 1000V)

0.25

推力［N@200V］

Thrust N@200V ]

100

刚度［N/um］

Stiffness [N/um]

200

驱动电压范围

Drive voltage range

0 - 200V

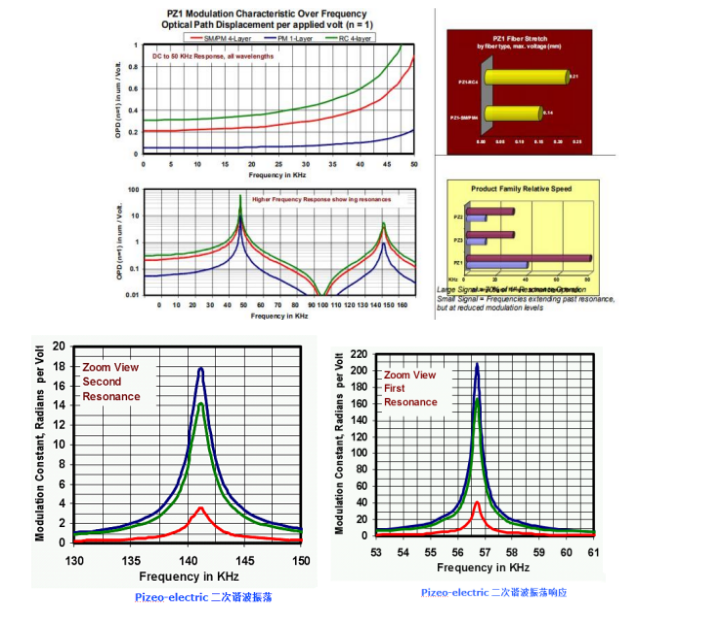

动态响应频率

Dynamic response frequency

0 - 30kzh

光纤型号

Fiber optic model

smf-28e

光纤接头

Fiber optic connector

FC/APC

光纤缠绕长度

Fiber winding length

3 米（可由用户设定长度）

3 m (length can be set by the user)

PZT 陶瓷材料常数

PZT ceramic material constant

d31：  -240 pm/V

D31: -240 picometers/Volts

d33  ：+580 pm/V

D33:+580 picometers/Volts

电介质常数 ε：1900

Dielectric constant ε： one thousand and nine hundred

居里温度:250°C

Curie temperature: 250 ° C

密度:  7.5 g/cm³³

Density: 7.5 g/cm ³³

弹性顺度 s33: 20x10-12 m²/N

Elastic smoothness s33: 20x10-12 m ²/ N

电极引线

Electrode leads

红色正极，黑色负极

Red positive pole, black negative pole
