高精度蝶形激光器驱动
产品特点:

输出电流连续可调可选择连续驱动或脉冲驱动,稳定的制冷温度控制,输出电流、设定温度显示

产品咨询
详细信息

高精度蝶形激光器驱动

高精度蝶形激光器驱动用途

激光器驱动电源是作为半导体激光器用的输出电流可调的恒流源。可作为连续式(CW )或脉冲调制(PM )激光器的驱动源。适用于各种封装、各种波长的半导体激光器,激光二极管及其组件,超辐射二极管和半导体光放大器。

高精度蝶形激光器驱动特性

      •  高可靠性

        高稳定性

      •  温度可调

      •  功率可调

      •  功率显示

      •  温度显示

高精度蝶形激光器驱动应用

      •  光纤传感

        光纤通信

      •  激光器件测试

        光谱分析

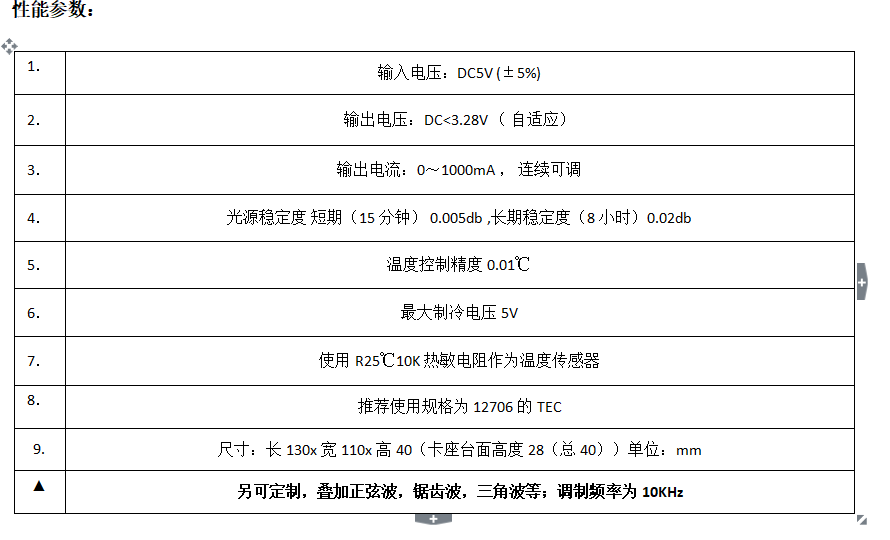

高精度蝶形激光器驱动规格参数

1.

工作电压:DC  5V4A

working voltage:DC  5V4A

2.

输出电压:0V>DC>-3.34V ( 自适应)可根据激光器订制

Output voltage:0V>DC<3.28V ( Self-Adaption)Customizable according to laser

3.

输出电流:0~1000mA , 连续可调,可定制

Output current:0~1000mA , Continuously adjustable,Customizable

4.

光源稳定度 短期(15分钟) 0.005dB ,长期稳定度(8小时)0.02dB

Stability of light source short-term(15min) 0.005dB long-term(8h)0.02dB

5.

温度控制精度0.01℃

Accuracy of temperature control 0.01℃

6.

可调温度(℃):通常15~35 可订制:0~50

Adjustable temperature(℃):15~35  Customizable :0-50

7.

最大制冷电压5V

Maximum refrigerating voltage 5V

8.

使用R25℃10K 热敏电阻作为温度传感器

R25℃10K thermistor is used as the temperature sensor

9.

储存温度(℃):-40~+85

Storage Temperature℃):-40~+85

10.

调制带宽:未限制

Modulation bandwidth: Unrestricted

11.

推荐使用规格为12706 的TEC

It is recommended to use TEC 12706

12.

尺寸:可定制

带显示:长130x宽110x高40(卡座台面高度28(总40) 单位:mm

无显示:长120x宽90x高22   单位:mm

Dimension:Customizable

With display:L130 x W110 x H40(table height of cassette)   Unit: mm

Without display:L120 x W90 x H22  Unit: mm

13.

针脚:S针脚 或 N针脚

Pin: S pin or N pin

另可定制,叠加正弦波,锯齿波,三角波等;调制频率为10KHz

Can be customized, superimposed sine wave、Sawtooth wave、Triangular wave,the modulation frequency is 10KHz

针脚

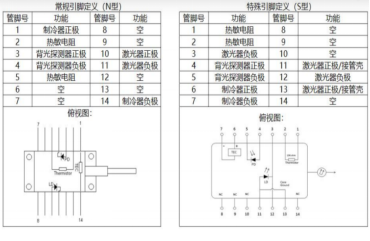

针脚引脚定义

尺寸图

高精度蝶形激光器驱动尺寸图1高精度蝶形激光器驱动尺寸图2


四川梓冠光电高精度蝶形激光器驱动订货信息

管脚类型

Pin type

电流值

Current

调制方式

Modulation

输出电压

Output voltage

调制带宽

Modulation bandwidth

S型

S pin

N型

N pin



0~1000mA ,

可定制

Customizable



内调

Transfer to inland areas

外调

External transfer

0V>DC>-3.34V ( 自适应)可根据激光器订制

0V>DC>-3.34V (Adaptive) can be customized according to the laser

根据客户要求

According to customer requirements
