PLC光分路器
简介
光纤分光器：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用MxN来表示一个分路器有M个输入端和N个输出端。
低插入损耗
紧凑精巧设计
分光均匀性好
体积小
光纤到户系统
无源光网络（PON）
有线电视网络
其它光信号分路系统

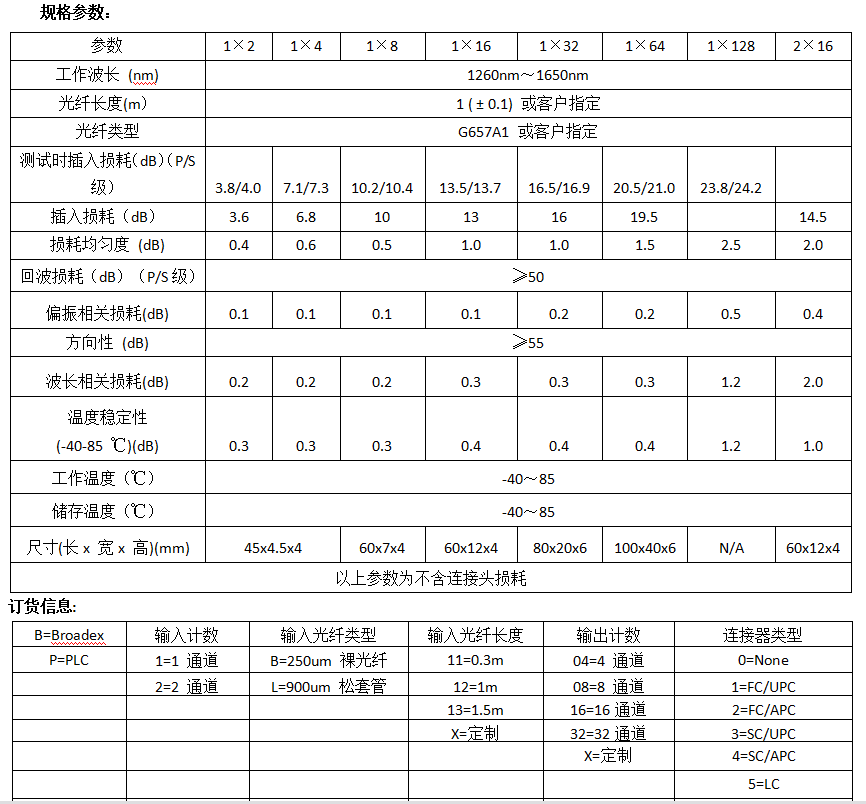

规格参数
参数 Parameters 1×2 1×4 1×8 1×16 1×32 1×64 1×128 2×16 工作波长 (nm) Operationwavelength 1260nm～1650nm 光纤长度(m） Fiber length 1 ( ± 0.1) 或客户指定 1(±0.1) or Customization 光纤类型 Fiber type G657A1 或客户指定 G657A1 or Customization 测试时插入损耗（dB）（P/S级） Insertion loss during testing (dB)（P/S Grade） 3.8/4.0 7.1/7.3 10.2/10.4 13.5/13.7 16.5/16.9 20.5/21.0 23.8/24.2 插入损耗（dB） Insertion loss 3.6 6.8 10 13 16 19.5 14.5 损耗均匀度 (dB) Loss uniformity 0.4 0.6 0.5 1.0 1.0 1.5 2.5 2.0 回波损耗（dB）（P/S级） Return loss(dB)（P/S Grade） ≥50 偏振相关损耗(dB) PDL 0.1 0.1 0.1 0.1 0.2 0.2 0.5 0.4 方向性 (dB) Directivity (dB) ≥55 波长相关损耗(dB) WDL 0.2 0.2 0.2 0.3 0.3 0.3 1.2 2.0 温度稳定性(-40-85 ℃)(dB) Temperature stability(-40～85 ℃)(dB) 0.3 0.3 0.3 0.4 0.4 0.4 1.2 1.0 工作温度（℃） Operating temperature (℃) -40～85 储存温度（℃） Storage temperature (℃) -40～85 尺寸(长x 宽x 高)(mm) Dimension (mm) (L×W×H) 45x4.5x4 60x7x4 60x12x4 80x20x6 100x40x6 N/A 60x12x4 以上参数为不含连接头损耗 Note: Above specifications are for device without connector.
可根据市面上有的任意壳子封装
订购信息
B=Broadex 输入计数 Input number 输入光纤类型 Fiber type(Input) 输入光纤长度 Fiber length(Input) 输出计数 Output number 连接器类型 Connector P=PLC 1=1 CH B=250um Bare fiber 11=0.3m 04=4 CH 0=None 2=2 CH L=900um Loose Tube 12=1m 08=8 CH 1=FC/UPC 13=1.5m 16=16CH 2=FC/APC X= customized 32=32CH 3=SC/UPC X=customized 4=SC/APC 5=LC X=customized
