高功率，低噪声
CATW，射频拉远，跟踪遥测及控制，雷达电子对抗
高功率低噪声DFB激光器模块

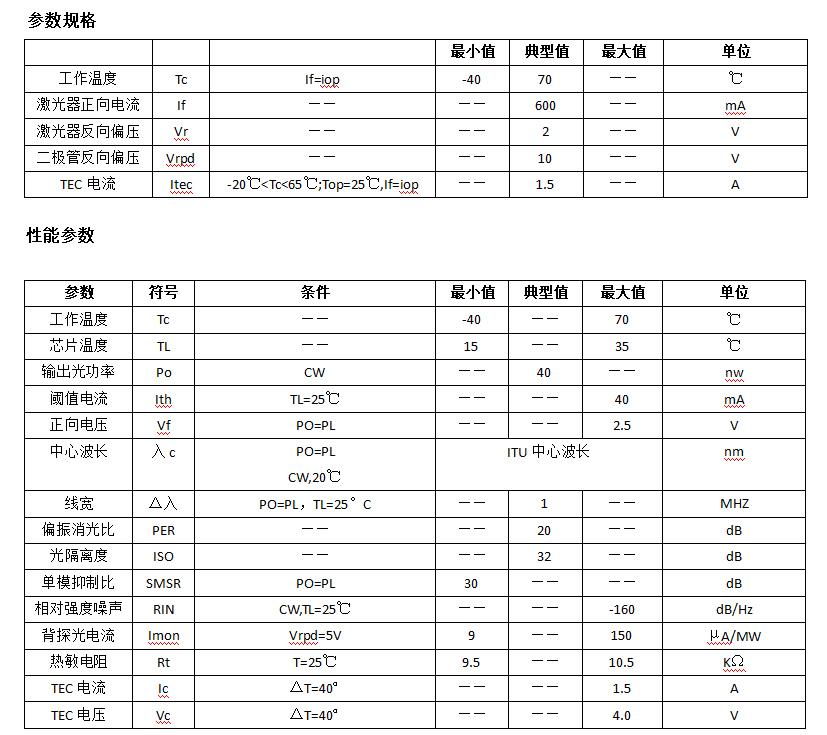

规格参数
参数 Parameter 符号 Symbol 条件 Condition 最小值 Min. 典型值 Typ. 最大值 Max. 单位 Unit 工作温度 Operating temperature Tc I=Iop -40 70 —— ℃ 激光器正向电流 Laser forward voltage If —— —— 600 —— mA 激光器反向偏压 Laser reverse bias Vr —— —— 2 —— V 二极管反向偏压 Diode reverse bias Vrpd —— —— 10 —— V TEC电流 TEC current Itec -20℃<Tc<65℃;Top=25℃,If=Iop —— 1.5 —— A 芯片温度 Chip temperature TL —— 15 —— 35 ℃ 输出光功率 Output optical power Po CW —— 40 —— Nv 阈值电流 Threshold current Ith TL=25℃ —— —— 40 Ma 正向电压 Forward voltage Vf PO=PL —— —— 2.5 V 中心波长 Center wavelength 入c PO=PL CW,20℃≤TL≤35 ITU中心波长 ITU Center wavelength Nm 线宽 Linewidth △入 PO=PL，TL=25°C —— 1 —— MHz 偏振消光比 Polarization extinction ratio PER —— —— 20 —— dB 光隔离度 Optical isolation ISO —— —— 32 —— dB 单模抑制比 Single mode suppression ratio SMSR PO=PL 30 —— —— dB 相对强度噪声 Relative intensity noise RIN CW,TL=25℃ —— —— -160 dB/Hz 背探光电流 Back probe photocurrent Imon Vrpd=5V 9 —— 150 μA/mW 热敏电阻 Thermal resistor Rt T=25℃ 9.5 —— 10.5 KΩ TEC电流 TEC current Ic △T=40º —— —— 1.5 A TEC电压 TEC voltage Vc △T=40º —— —— 4.0 V
测试曲线

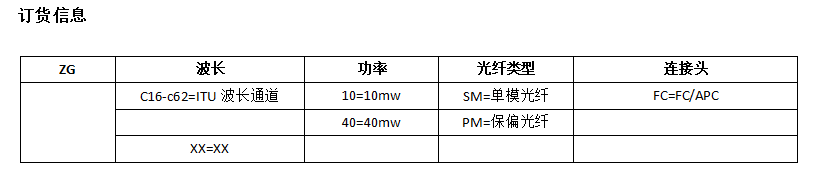

订货信息
波长 Wavelength 功率 Power 光纤类型 Fiber type 连接头 Connector C16-c62=ITU波长通道 C16-C62=ITU Wavelength Path 10=10mw 40=40mw SM=单模光纤 PM=保偏光纤 FC=FC/APC
