(6+1)x1泵浦合束器
产品描述

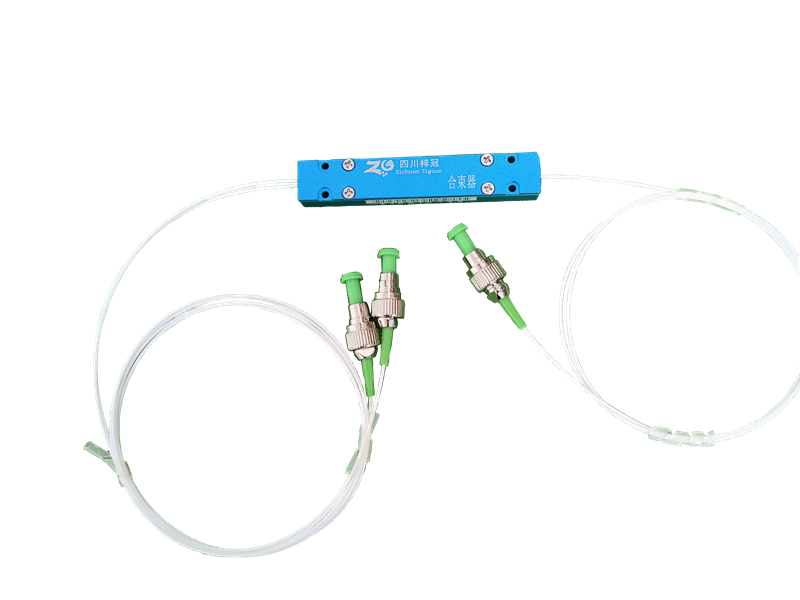

(6+1)x1泵浦合束器,又名(6+1)×1多模光纤组合器,是为高功率光纤激光器应用而设计的。它将六个泵浦激光器和一个信号通道组合成一个双包层输出光纤。光纤类型可定制。

产品咨询
详细信息

6+1)×1多模泵组合器(MPC)

(6+1)x1泵浦合束器产品描述

        (6+1)x1泵浦合束器,又名(6+1×1多模光纤组合器,是为高功率光纤激光器应用而设计的。它将六个泵浦激光器和一个信号通道组合成一个双包层输出光纤。光纤类型可定制。


(6+1)x1泵浦合束器主要特点
  • 高信号传输效率

  • 高泵效率

  • 波长不敏感

  • 提供自定义配置

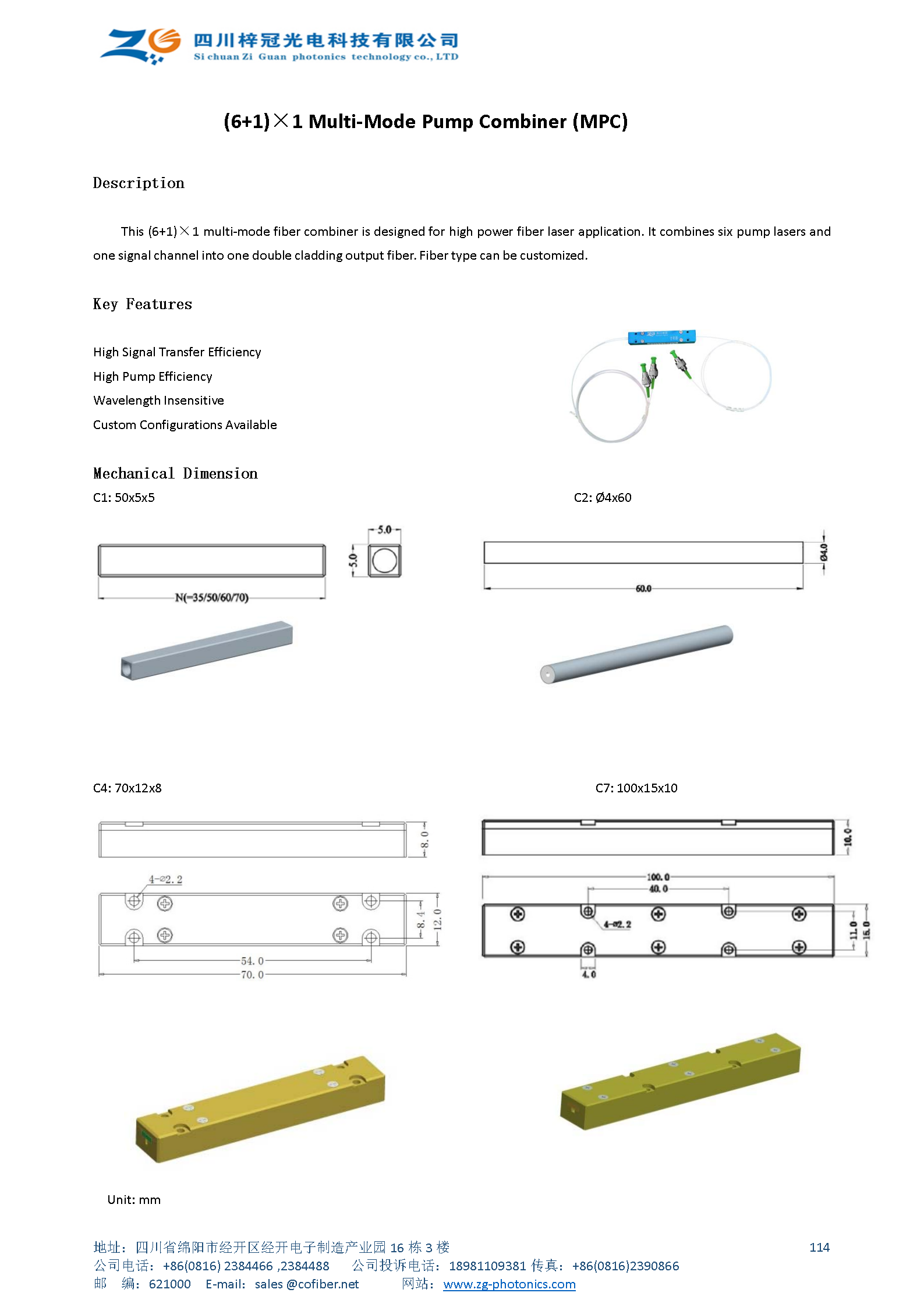

(6+1)x1泵浦合束器机械尺寸

(6+1)x1泵浦合束器机械尺寸1(6+1)x1泵浦合束器尺寸2

C2: Ø4x60

(6+1)x1泵浦合束器尺寸3(6+1)x1泵浦合束器尺寸4


C4: 70x12x8

(6+1)x1泵浦合束器尺寸5(6+1)x1泵浦合束器尺寸6


C7: 100x15x10

(6+1)x1泵浦合束器尺寸7(6+1)x1泵浦合束器尺寸8

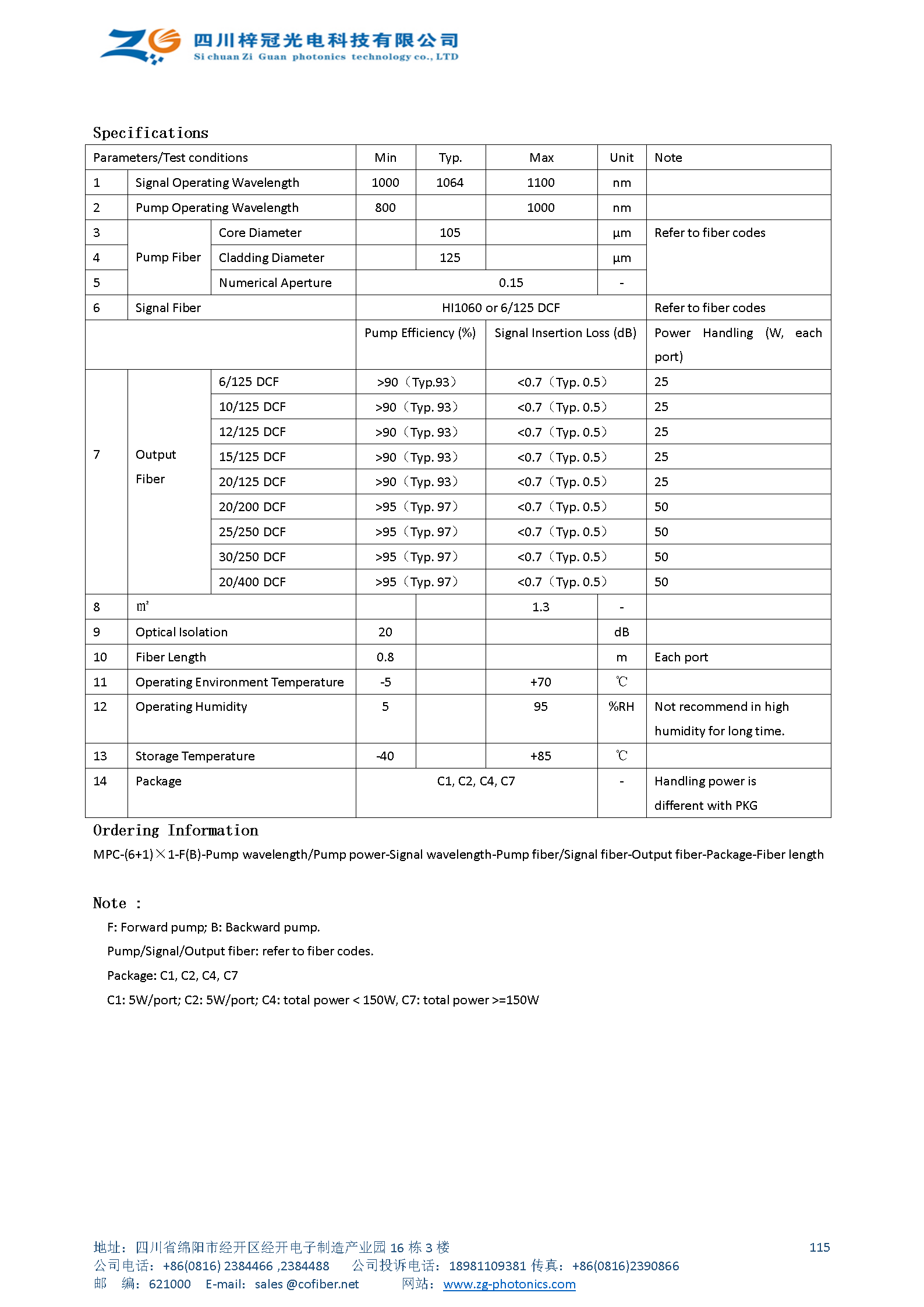

(6+1)x1泵浦合束器性能参数

参数/试验条件

Parameters/Test conditions

最小值

Min.

典型值

Typ.

最大值

Max.

单位

Unit

备注

Note

1

信号工作波长

Signal Operating Wavelength

1000

1064

1100

nm



2

泵浦工作波长

Pump Operating Wavelength

800



1000

nm



3

泵浦光纤

Pump Fiber

纤芯直径

Core Diameter



105



µm

Refer to fiber codes

参考光纤编码



4

包层直径

Cladding Diameter



125



µm

5

数值孔径

Numerical Aperture

0.15

-

6

信号光纤

Signal Fiber

HI1060 or 6/125 DCF

Refer to fiber codes

参考光纤编码





泵浦效率(%)

Pump Efficiency (%)

信号插入损耗(dB)

Signal Insertion Loss (dB)

功率处理(W,每个端口)

Power Handling (W, each port)







7





输出光纤

Output

Fiber

6/125 DCF

>90(Typ.93)

<0.7(Typ. 0.5)

25

10/125 DCF

>90(Typ. 93)

<0.7(Typ. 0.5)

25

12/125 DCF

>90(Typ. 93)

<0.7(Typ. 0.5)

25

15/125 DCF

>90(Typ. 93)

<0.7(Typ. 0.5)

25

20/125 DCF

>90(Typ. 93)

<0.7(Typ. 0.5)

25

20/200 DCF

>95(Typ. 97)

<0.7(Typ. 0.5)

50

25/250 DCF

>95(Typ. 97)

<0.7(Typ. 0.5)

50

30/250 DCF

>95(Typ. 97)

<0.7(Typ. 0.5)

50

20/400 DCF

>95(Typ. 97)

<0.7(Typ. 0.5)

50

8





1.3

-



9

光隔离

Optical Isolation

20





dB



10

尾纤长度

Fiber Length

0.8





m

每个端口

Each port

11

工作环境温度

Operating Environment Temperature

-5



+70



12

工作湿度

Operating Humidity

5



95

%RH

Not recommend in high

humidity for long time. 不建议长时间在高湿度环境中使用。

13

储存温度

Storage Temperature

-40



+85



14

封装

Package

C1, C2, C4, C7

-

Handling power is

different with PKG


四川梓冠光电(6+1)x1泵浦合束器订购信息

MPC-(6+1)×1-F(B)-泵浦波长/泵浦功率信号波长泵浦光纤/信号光纤输出光纤封装光纤长度

注:F: 正向泵;B: 向后泵送。

泵浦/信号/输出光纤:请参阅光纤类型。

包装:C1、C2、C4、C7

     C1:5W/端口;C2:5W/端口;C4:总功率<150W,C7:总功率>=150W
