（2+1）×1泵浦合束器: 产品描述

（2+1）×1多模光纤组合器是为高功率EDFA应用而设计的。它将两个泵浦激光器和一个信号通道组合成一个双包层输出光纤。光纤类型可定制; 产品咨询

详细信息

（2+1）×1泵浦合束器（MPC）

产品描述

这种（2+1）×1多模光纤组合器是为高功率EDFA应用而设计的。它将两个泵浦激光器和一个信号通道组合成一个双包层输出光纤。光纤类型可定制。

主要特点

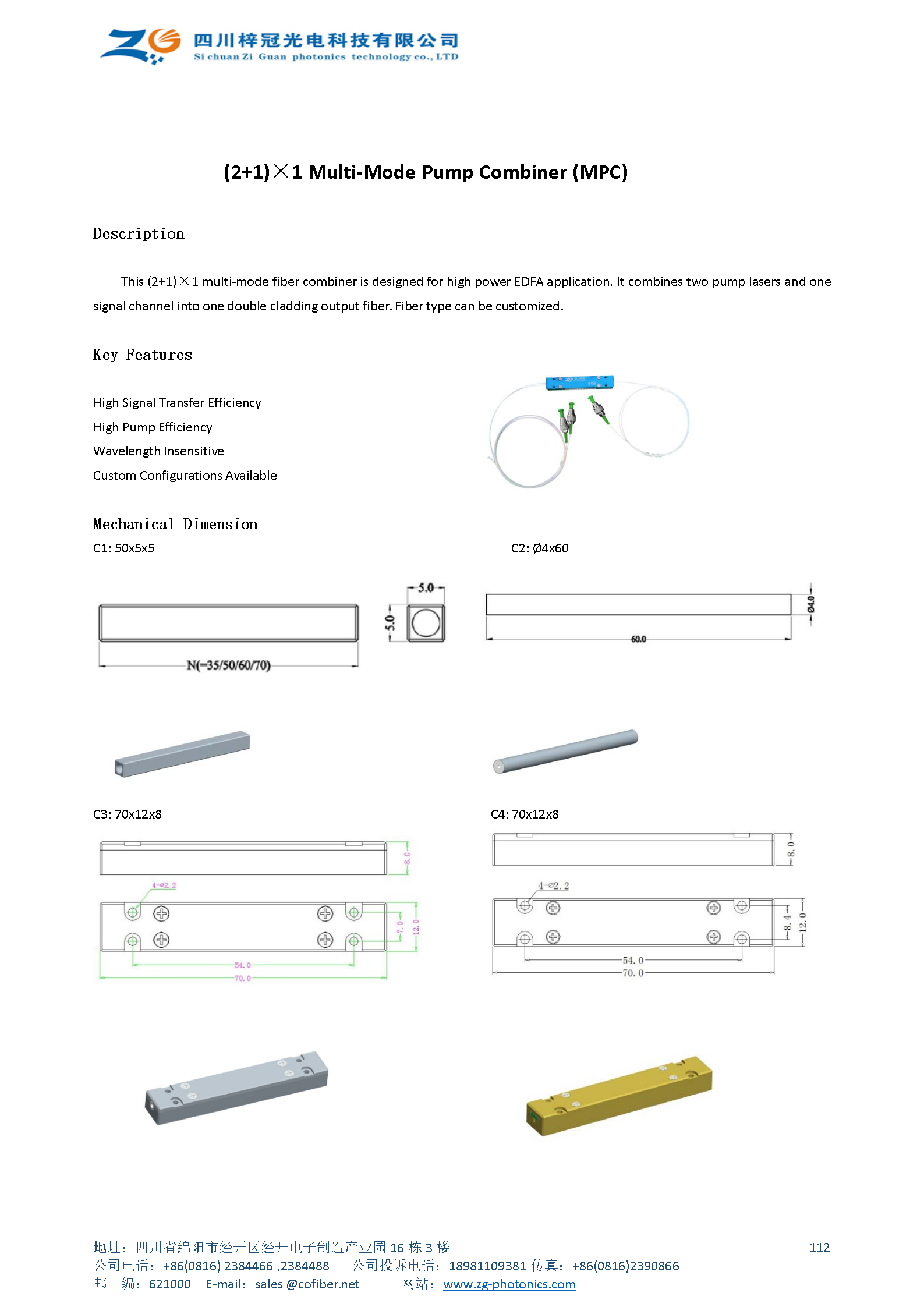

机械尺寸

C1: 50x5x5

C2: Ø4x60

C3: 70x12x8

C4: 70x12x8

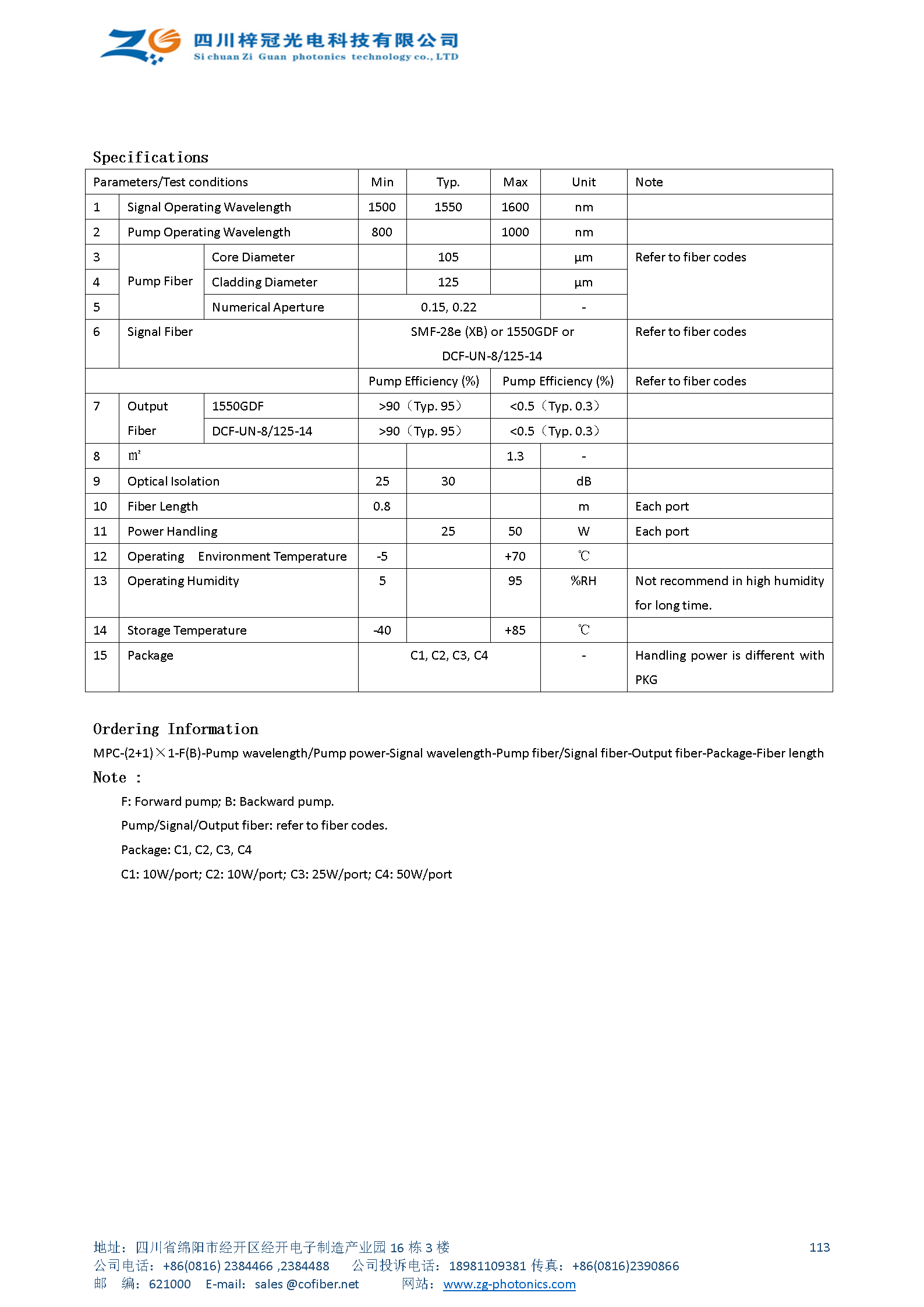

规格参数

参数/试验条件 Parameters/Test conditions			最小值 Min.	典型值 Typ.	最大值 Max.	单位 Unit	备注 Note
1	信号工作波长 Signal Operating Wavelength		1500	1550	1600	nm
2	泵浦工作波长 Pump Operating Wavelength		800		1000	nm
3	泵浦光纤 Pump Fiber	纤芯直径 Core Diameter		105		µm	参考光纤编码 Refer to fiber codes
4		包层直径 Cladding Diameter		125		µm
5		数值孔径 Numerical Aperture	0.15, 0.22			-
6	信号光纤 Signal Fiber		SMF-28e (XB) or 1550GDF or DCF-UN-8/125-14				参考光纤编码 Refer to fiber codes
			泵浦效率（%） Pump Efficiency (%)		泵浦效率（%） Pump Efficiency (%)		参考光纤类型 Refer to fiber codes
7	输出光纤 Output Fiber	1550GDF	>90（Typ. 95）		<0.5（Typ. 0.3）
7	输出光纤 Output Fiber	DCF-UN-8/125-14	>90（Typ. 95）		<0.5（Typ. 0.3）
8	㎡				1.3	-
9	光隔离 Optical Isolation		25	30		dB
10	尾纤长度 Fiber Length		0.8			m	每个端口 Each port
11	额定功率 Power Handling			25	50	W	每个端口 Each port
12	工作环境温度 Operating Environment Temperature		-5		+70	℃
13	工作湿度 Operating Humidity		5		95	%RH	不建议长时间在高湿度环境中使用。 Not recommend in high humidity for long time.
14	储存温度 Storage Temperature		-40		+85	℃
15	封装 Package		C1, C2, C3, C4			-	Handling power is different with PKG

订购信息

MPC-（2+1）×1-F（B）-泵浦波长/泵浦功率信号波长泵浦光纤/信号光纤输出光纤封装光纤长度

注：F：正向泵；B：向后泵送。

泵浦/信号/输出光纤：请参阅光纤类型。

包装：C1、C2、C3、C4

C1:10W/端口；C2:10W/端口；C3:25W/端口；C4:50W/端口

信号纤输出

Signal fiber output

泵浦纤及承受功率

Pump fiber and withstand power

封装类型

Packaging type

端口类型

Port type

1=GDF 10/125

2=SIUF-28E

1=105/125 10

2=105/125 20

3=105/125 50

X=others

钢管封装

Steel pipe encapsulation

盒子

Box

1+1X1

2+1X1

6+1X1

18+1X1
