保偏光纤隔离器
特性

低插损,高消光比,高隔离度

应用

光纤放大器,光纤传感,光纤激光器

产品咨询
详细信息

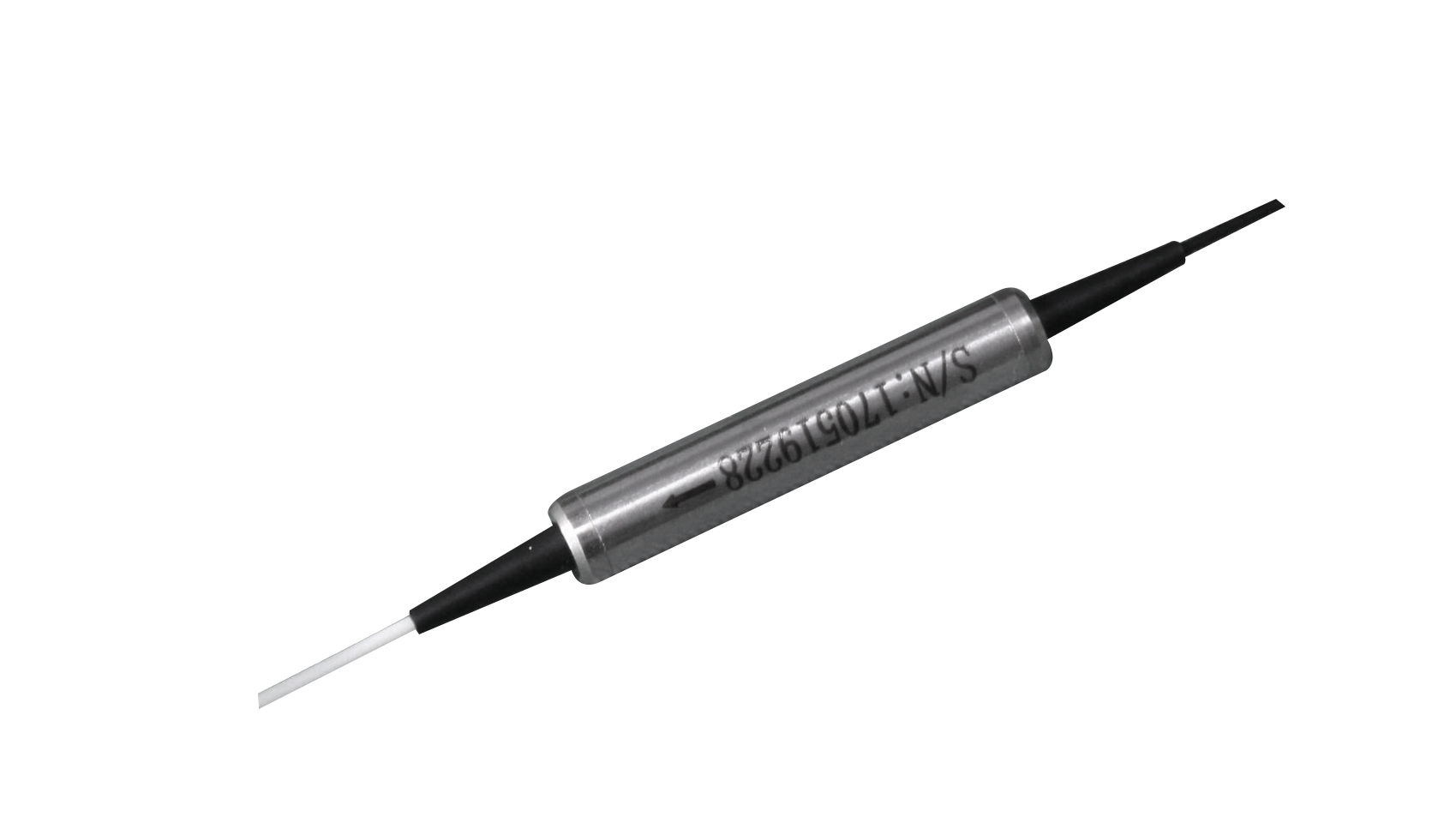

保偏光纤隔离器

保偏光纤隔离器特性
  • 低插损

  • 高消光比

  • 高隔离度

保偏光纤隔离器应用
  • 光纤放大器

  • 光纤传感

  • 光纤激光器

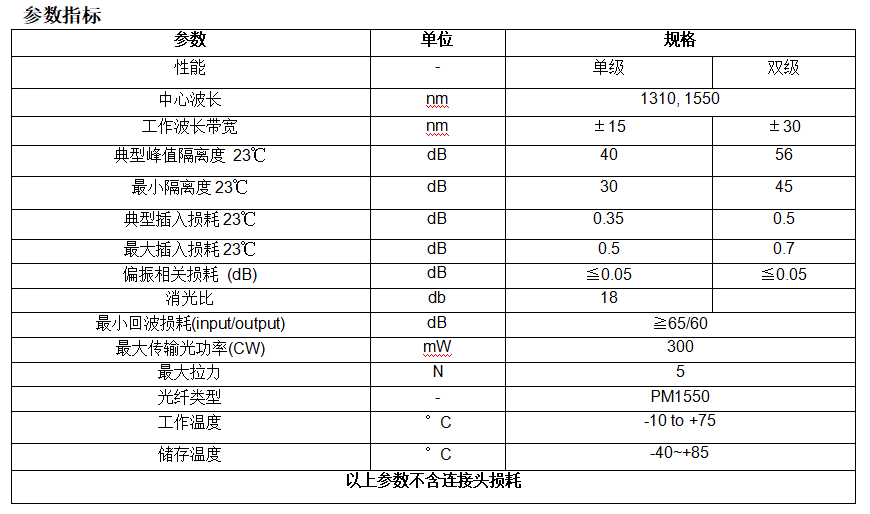

保偏光纤隔离器规格参数

参数

Parameter

单位

Unit

规格

Specification

性能

Performance

-

单级

Single stage

双级

Double stage

中心波长

Center wavelength

nm

1310, 1550

工作波长带宽

Operating wavelength bandwidth

nm

±15

±30

典型峰值隔离度 23℃

Typical peak isolation 23℃

dB

40

56

最小隔离度23℃

Minimum isolation 23℃

dB

30

45

典型插入损耗23℃

Typical insertion loss 23℃

dB

0.35

0.5

最大插入损耗23℃

Maximum insertion loss 23℃

dB

0.5

0.7

偏振相关损耗 (dB)

Polarization dependent loss(dB)

dB

≦0.05

≦0.05

消光比

Extinction ratio

dB

18



最小回波损耗(input/output)

Minimum return loss (input/output)

dB

≧65/60

最大传输光功率(CW)

Maximum Transmitted power (CW)

mW

300

最大拉力

Maximum load tension

N

5

光纤类型

Fiber type

-

PM1550

工作温度

Operating temperature

°C

-10 to +75

储存温度

storage temperature

°C

-40~+85

以上参数不含连接头损耗

Above all parameters without connectors loss.


封装尺寸

保偏光纤隔离器尺寸图

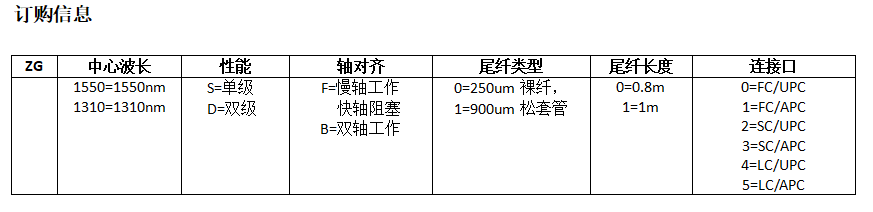

四川梓冠光电保偏光纤隔离器订购信息

中心波长

Center wavelength

性能

Performance

轴对齐

Axis alignment

尾纤类型

Fiber type

尾纤长度

Fiber length

连接口

Connector

1550=1550nm

1310=1310nm

S=单级

D=双级

S=Single stage

D=Double stage

F=慢轴工作快轴阻塞

B=双轴工作

F=Slow axis working,Fast axis blocked,

B=Both of axis working

0=250um裸纤,

1=900um松套管

0=250um Bare fiber,

1=900um Loose tube

0=0.8m

1=1m

0=FC/UPC

1=FC/APC

2=SC/UPC

3=SC/APC

4=LC/UPC

5=LC/APC
