气体检测专用激光器
特性

•  采用进口量子阱结构DFB半导体激光器芯片
•  波长稳定
•  高输出功率
•  气密性温控封装
•  封装形式:BF14 尾纤式、TF8 空间式、TO39 及其他定制

应用

气体检测用无源器件生产检测,光纤气体检测系统

产品咨询
详细信息

气体检测专用激光器

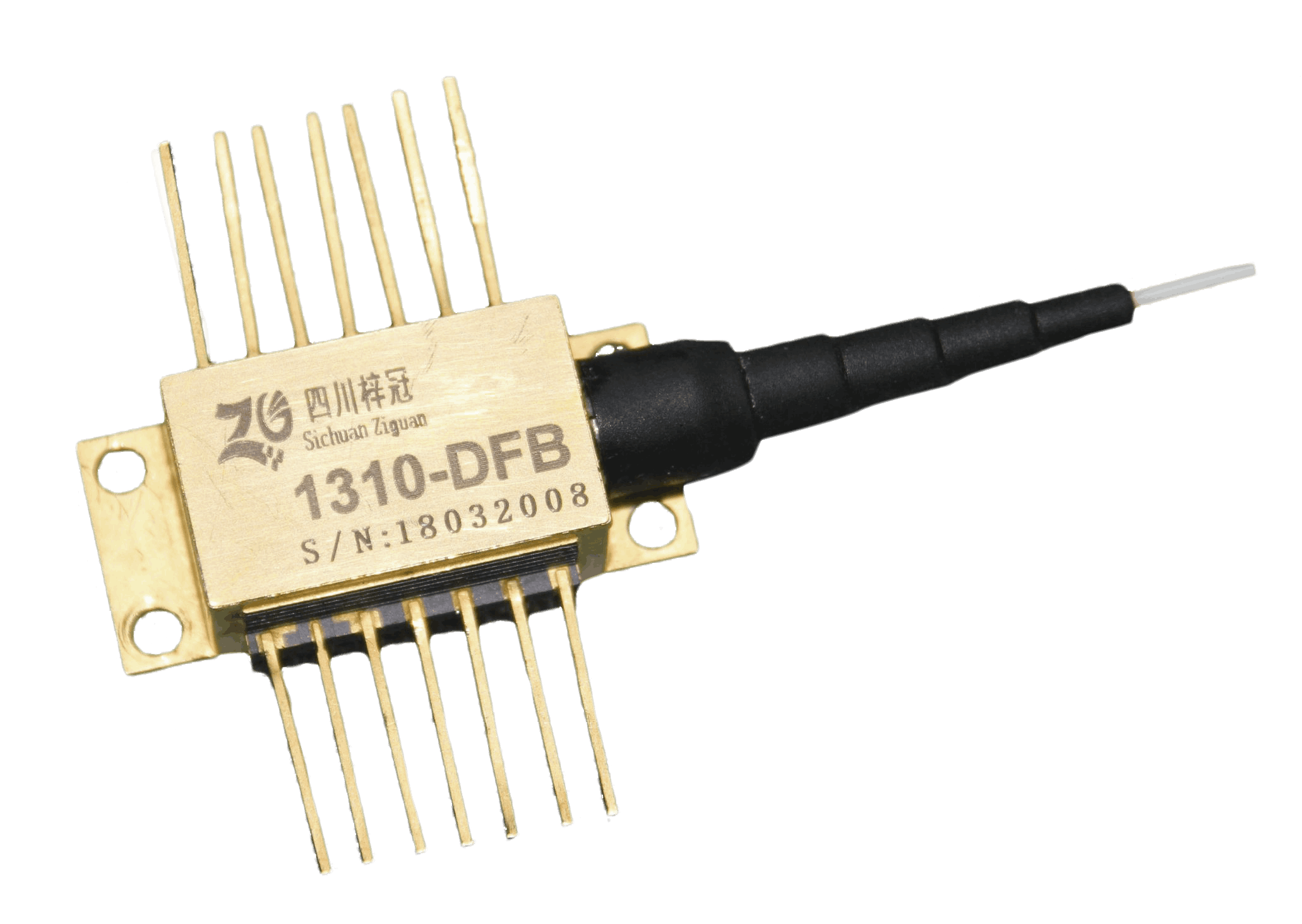

       温控尾纤激光器系列,采用量子阱结构的DFB激光器,内置半导体制冷器,先进的激光焊接工艺实现蝶形(butterfly)尾纤式封装,结构紧凑,体积小,在光纤通信领域得到广泛应用;半导体制冷器高精度温度控制下,激光器功率高稳定、波长高稳定的优势,使得激光器在光纤传感器领域得到广泛应用。

气体检测专用激光器特性:

      •  采用进口量子阱结构DFB半导体激光器芯片

      •  波长稳定

      •  高输出功率

      •  气密性温控封装

      •  封装形式:BF14 尾纤式、TF8 空间式、TO39 及其他定制

气体检测专用激光器应用领域:

      •  光纤气体检测系统

        气体检测用无源器件生产检测

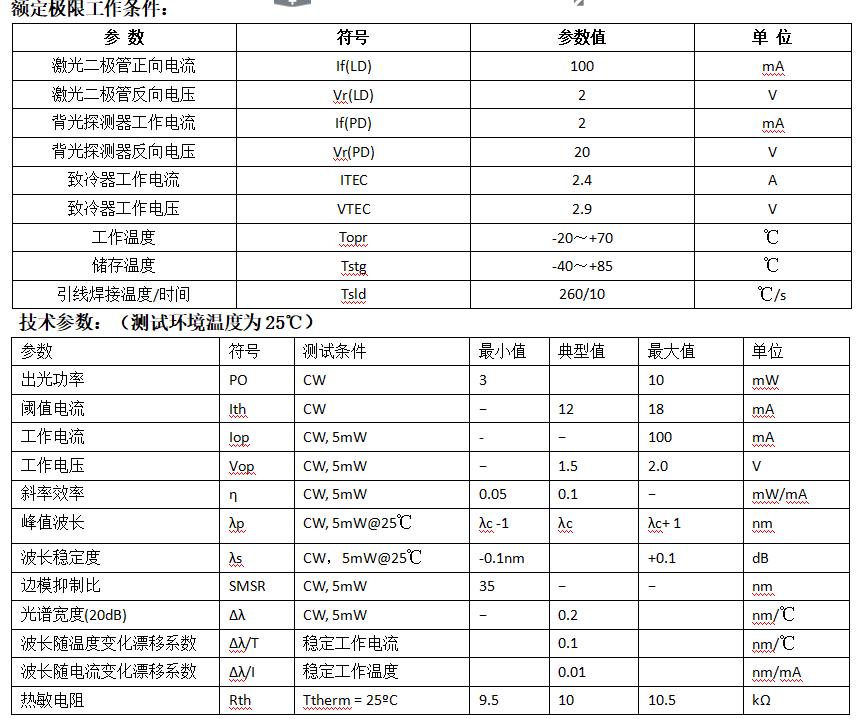

额定极限工作条件:

参 数

Parameters

符号

Symbol

参数值

Value

单 位

Unit

激光二极管正向电流

Forward current of laser diode

If(LD)

100

mA

激光二极管反向电压

Reverse voltage of laser diode

Vr(LD)

2

V

背光探测器工作电流

Operating current of backlight detector

If(PD)

2

mA

背光探测器反向电压

Operating voltage of backlight detector

Vr(PD)

20

V

致冷器工作电流

Operating current of refrigerator

ITEC

2.4

A

致冷器工作电压

Operating voltage of refrigerator

VTEC

2.9

V

工作温度

Operating temperature

Topr

-20~+70

储存温度

Storage temperature

Tstg

-40~+85

引线焊接温度/时间

Lead welding temperature/time

Tsld

260/10

℃/s


气体检测专用激光器技术参数:(测试环境温度为25℃)

参数

Parameters

符号

Symbol

测试条件

Condition

最小值

Min.

典型值

Typ.

最大值

Max.

单位

Unit

出光功率

Parameters

PO

CW

3



10

mW

阈值电流

Optical power

Ith

CW

12

18

mA

工作电流

Threshold current

Iop

CW, 5mW

-

100

mA

工作电压

Operating current

Vop

CW, 5mW

1.5

2.0

V

斜率效率

Slope efficiency

η

CW, 5mW

0.05

0.1

mW/mA

峰值波长

Peak wavelength

λp

CW, 5mW@25℃

λc -1

λc

λc+ 1

nm

波长稳定度

Wavelength stability

λs

CW,5mW@25℃

-0.1nm



+0.1

dB

边模抑制比

Side mode suppression ratio

SMSR

CW, 5mW

35

nm

光谱宽度(20dB)

Spectral width(20dB

∆λ

CW, 5mW

0.2



nm/℃

波长随温度变化漂移系数

Wavelength drift coefficient with temperature

Δλ/T

稳定工作电流Steady operating current



0.1



nm/℃

波长随电流变化漂移系数

Wavelength drift coefficient with current

Δλ/I

稳定工作温度Steady operating temperature



0.01



nm/mA

热敏电阻

Thermistor

Rth

Ttherm = 25ºC

9.5

10

10.5

kΩ

注意:

气体检测中,根据HITRAN提供的吸收谱线数据,同一种气体通常几个吸收峰,客户应先根据自己的系统需要选择最佳中心波长位置。

气体吸收参考表

气体成分

Gas component

吸收波长

Absorption wavelength

O2

761nm、764nm (VCSEL)

HF

1268.7nm、1273nm、1278nm

H2O

1368.59nm、1392nm

NH3

1512nm

C2H2

1532.68nm

CO

1567nm

H2S

1578nm

Co2

1580nm、2.0um

C2H4

1620nm、1627nm

CH4

1647nm、1650.9nm、1653.7nm、1660nm

HCl

1742nm


外形尺寸


订货信息

波长

Wavelength

功率

Power

尾纤长度

fiber length

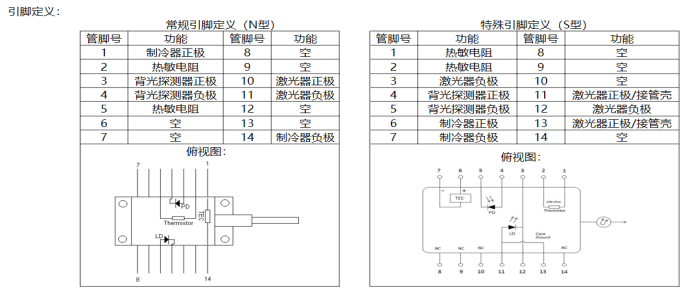

管脚定义

Pin definition

连接头形式

Connector

工作温度

operation temperature

可选或其他

Optional or other

3-10mW

1M

Others

S型或N型

S-type or N-type

0=None

1=FC/APC

2=FC/UPC

3=SC/APC

4=SC/PC

Others



23~25℃

Others
