超快的切换速度，偏振灵敏度低、无活动部件、插入损耗小、集成化程度高、串扰小、体积小

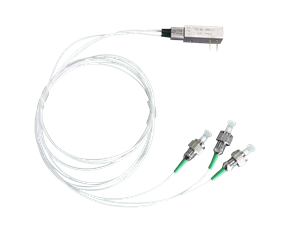

1x2 2x2 磁光开关
简介
Zgphotoncs 1x2 或 2x1光开关是一种全固态器件，没有任何移动部件，利用法拉第效应实现光的切，这是使用受专利保护的非机械配置实现的，采用固态全晶体设计，无需机械运动。
特性
无活动部件，最佳耐用性
超快的切换速度
极其稳定的闭锁模式
低功耗
易于布线，所有光纤都在同一侧
卓越的可靠性和稳定性
光开关
高速保护
系统监控
测试与测量
光纤传感系统

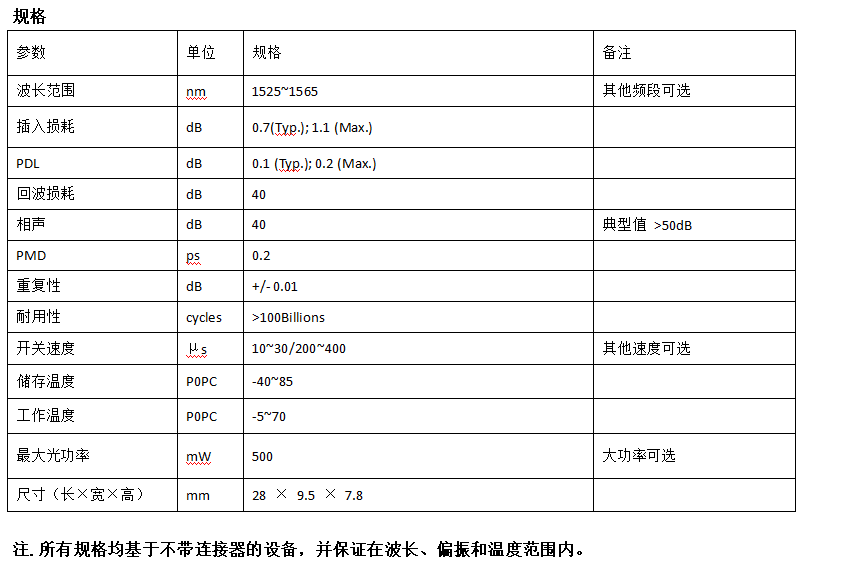

规格参数
参数 Parameter 单位 Unit 参数值 Value 备注 Notes 波长范围 Wavelength Range nm 1525~1565 其他波段可选 Other band optional 插入损耗 Insertion Loss dB 0.7(Typ.); 1.2 (Max.) PDL 偏振相关损耗 dB 0.1 (Typ.); 0.2 (Max.) 回波损耗 Return Loss dB 40 串扰 Cross-talk dB 40 典型值 >50dB Typical >50dB 偏振模色散 PMD ps 0.2 重复性 Repeatability dB +/- 0.01 使用寿命 Durability cycles >100Billions 开关时间 Switch Time μs 10~30/200~400 其他速度可选 Other speed optional 储存温度 Storage Temperature P0PC -40~85 工作温度 Operating Temperature P0PC -5~70 最大光功率 Maximum Optical Power mW 500 大功率可选 High power optional 尺寸（长×宽×高）Dimension( L×W×H ) mm 28 × 9.5 × 7.8

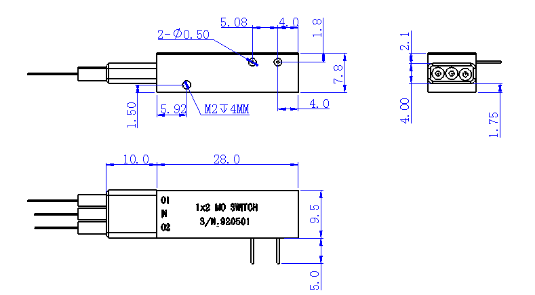

尺寸图

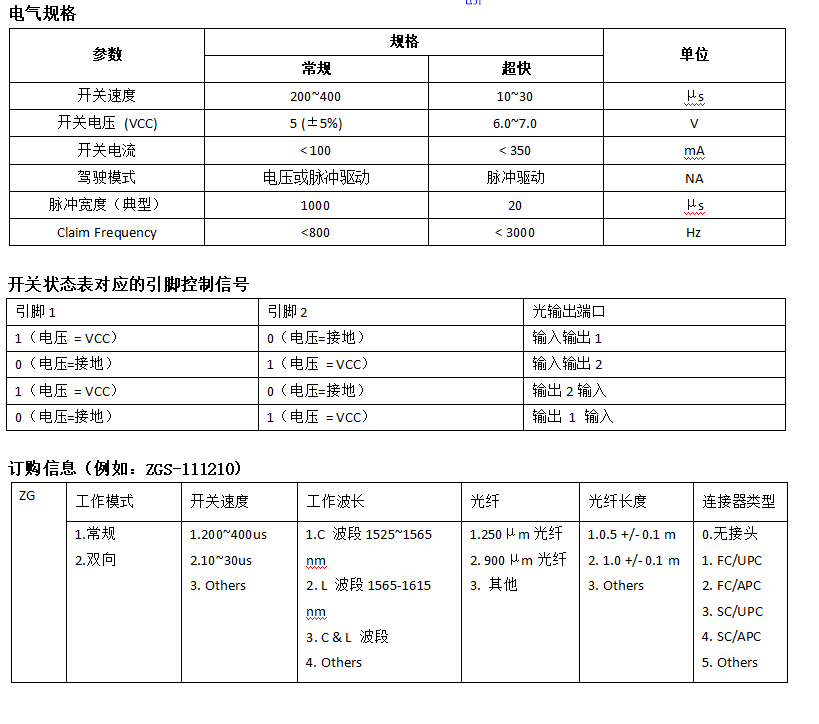

电气规格
参数Parameters 规格 Specifications 单位 Unit 常规 Regular 超快 Ultra-fast 开关电压 (VCC) Switching Voltage (VCC) 5 (±5%) 6.0~7.0 V 开关电流 Switching Current < 100 < 350 mA 驾驶模式 Driving Mode 电压或脉冲驱动 Voltage or Pulse Driving 脉冲驱动 Pulse Driving NA 脉冲宽度（典型） Pulse Width (typical) 1000 20 μs 切换频率 Claim Frequency <800 < 3000 Hz
开关状态表对应的引脚控制信号
引脚1 Pin1 引脚2 Pin2 光输出端口 The Optical Output Port 1（电压 = VCC） 0（电压=GND） 0（电压=GND） 1（电压 = VCC） 1（电压 = VCC） 0（电压=GND） 0（电压=GND） 1（电压 = VCC）
IN OUT1
IN OUT2
OUT2 IN
OUT1 IN
订货信息
工作模式 Working mode 开关速度 Switching speed 工作波长 Operating wavelength 光纤 Fiber type 光纤长度 Fiber length 连接器类型 Connector type 1.常规 1.Regular 2.双向 2. Bidirectional 1.200~400us 2.10~30us 3. Others 1.C Band 1525~1565 nm 2. L Band 1565-1615 nm 3. C & L Band 4. Others 1.250μm光纤 2. 900μm光纤 3. Others 1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Others 0.无接头/No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. Others
