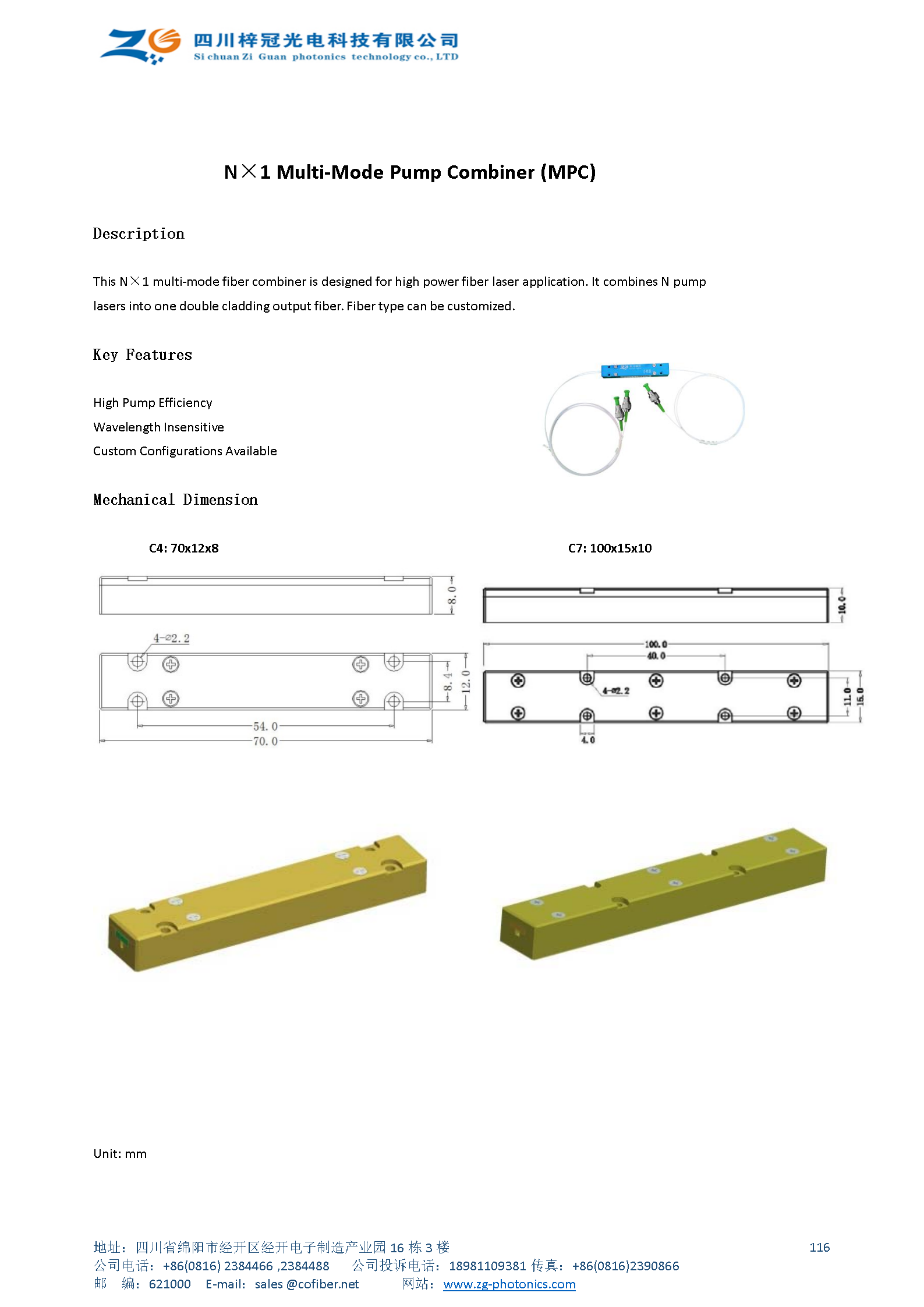

N×1泵浦合束器（MPC）
产品描述
这种N×1多模光纤组合器是为高功率光纤激光器应用而设计的。它结合了N泵浦激光器集成到一个双包层输出光纤中。光纤类型可定制。
高信号传输效率
高泵效率
波长不敏感
提供自定义配置
机械尺寸
C4: 70x12x8
C7: 100x15x10

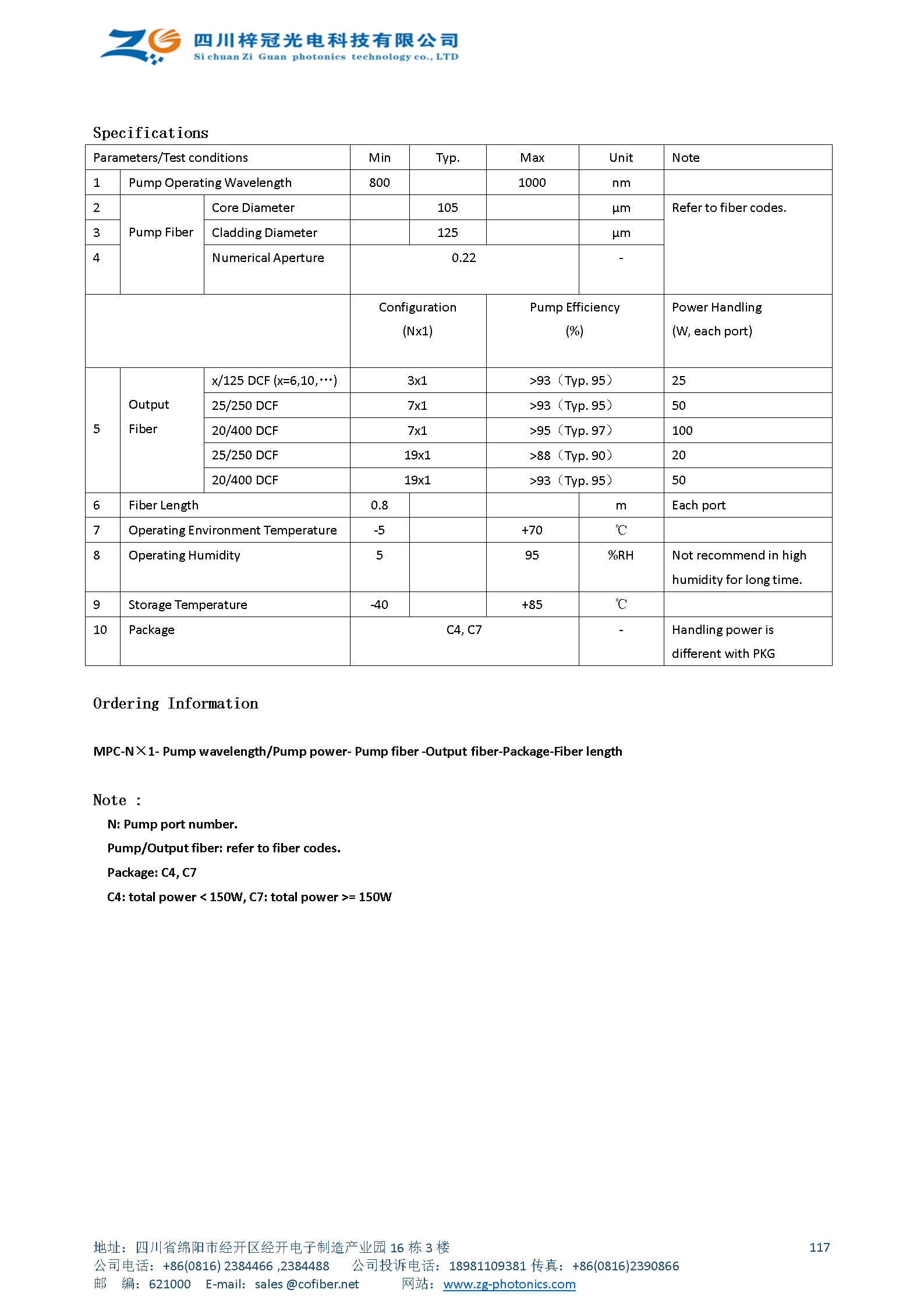

性能参数
参数/试验条件 Parameters/Test conditions 最小值 Min. 典型值 Typ. 最大值 Max. 单位 Unit 备注 Note 1 泵浦工作波长 Pump Operating Wavelength 800 1000 nm 2 泵浦光纤 Pump Fiber 纤芯直径 Core Diameter 105 µm 参考光纤编码 Refer to fiber codes. 3 包层直径 Cladding Diameter 125 µm 4 数值孔径 Numerical Aperture 0.22 - 配置 Configuration (Nx1) 泵浦效率 Pump Efficiency (%) 额定功率 Power Handling (W, each port) 5 光纤输出 Output Fiber x/125 DCF (x=6,10,…) 3x1 >93（Typ. 95） 25 25/250 DCF 7x1 >93（Typ. 95） 50 20/400 DCF 7x1 >95（Typ. 97） 100 25/250 DCF 19x1 >88（Typ. 90） 20 20/400 DCF 19x1 >93（Typ. 95） 50 6 尾纤长度 Fiber Length 0.8 m Each port 每个端口 7 工作环境温度 Operating Environment Temperature -5 +70 ℃ 8 工作湿度 Operating Humidity 5 95 %RH Not recommend in high humidity for long time. 不建议长时间在高湿度环境中使用。 9 储存温度 Storage Temperature -40 +85 ℃ 10 封装 Package C4, C7 - Handling power is different with PKG
订购信息
MPC-N×1-泵浦波长/泵浦功率-泵浦光纤-输出光纤封装光纤长度
注：N： 泵端口号。
泵浦/输出光纤：请参阅光纤类型。
包装：C4、C7
C4：总功率<150W，C7：总功率>=150W
