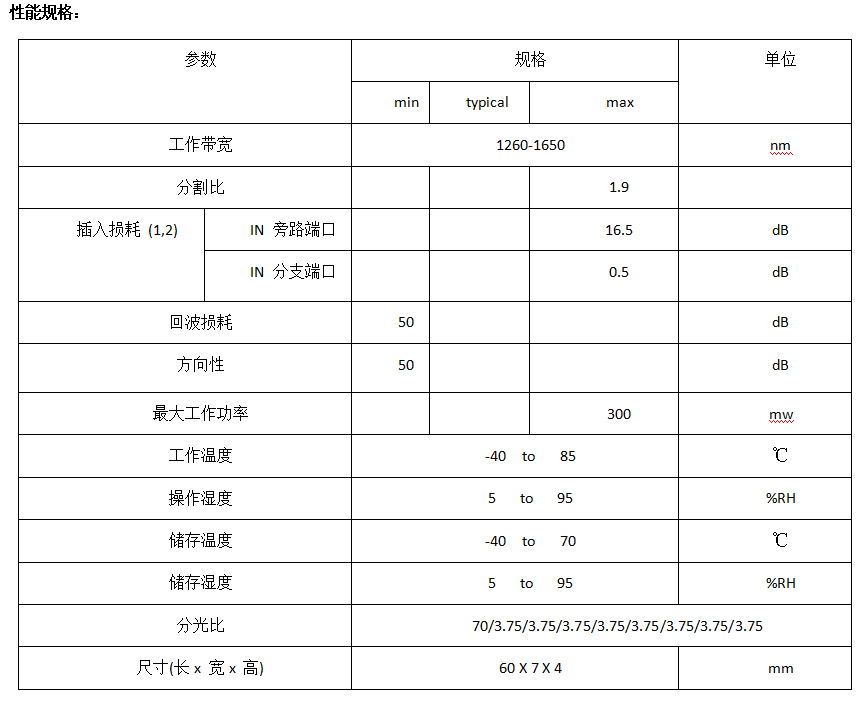

参数

Parameters

规格

Specification

单位

Unit

最小

min

典型

typical

最大

max

工作带宽

Working bandwidth

1260-1650

nm

分割比

Golden section

1.9

插入损耗 (1,2)

Insertion loss

IN 旁路端口

IN bypass port

16.5

dB

IN 分支端口

IN Branch Port

0.5

dB

回波损耗

Return loss

50

dB

方向性

Directivity (dB)

50

dB

最大工作功率

Maximum operating power

300

mw

工作温度

Operating temperature

-40  to   85

℃

操作湿度

Operating humidity

5   to   95

%RH

储存温度

Storage temperature

-40  to   70

℃

储存湿度

Storage temperature

5   to   95

%RH

分光比

Splitting ratio

70/3.75/3.75/3.75/3.75/3.75/3.75/3.75/3.75

尺寸(长x 宽x 高)

Dimension   (L×W×H)

60 X 7 X 4

mm

B=Broadex

输入光纤类型

Fiber type(Input)

输入光纤长度

Fiber length(Input)

连接器类型

Connector

P=PLC

B=250um Bare fiber

11=0.3m

0=None

L=900um Loose Tube

12=1m

1=FC/UPC

13=1.5m

2=FC/APC

X= customized

3=SC/UPC

4=SC/APC

5=LC

X=customized
