单频窄线宽光纤激光器
特性

光谱线宽≤3KHz,模块防震设计,全光纤谐振腔结构

应用

激光种子源,光纤分布式传感,声学传感、水听器

产品咨询
详细信息

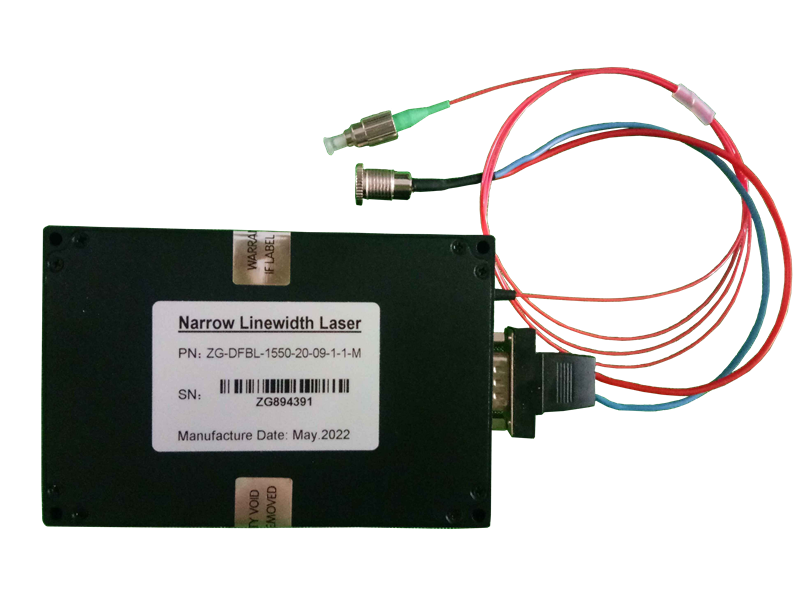

单频窄线宽光纤激光器简介

光源激光器采用窄线宽DFB激光器,结合高性能硬件驱动电路,使激光器保持窄线宽,低噪声高性能稳定输出。

单频窄线宽光纤激光器特性
  • 线宽窄(3KHz)
  • 全光纤谐振腔结构
  • 高频率稳定性,无跳模
  • 模块防震设计

单频窄线宽光纤激光器应用领域

  • 激光种子源
  • 声学传感、水听器
  • 光纤分布式传感
  • 相干光通信

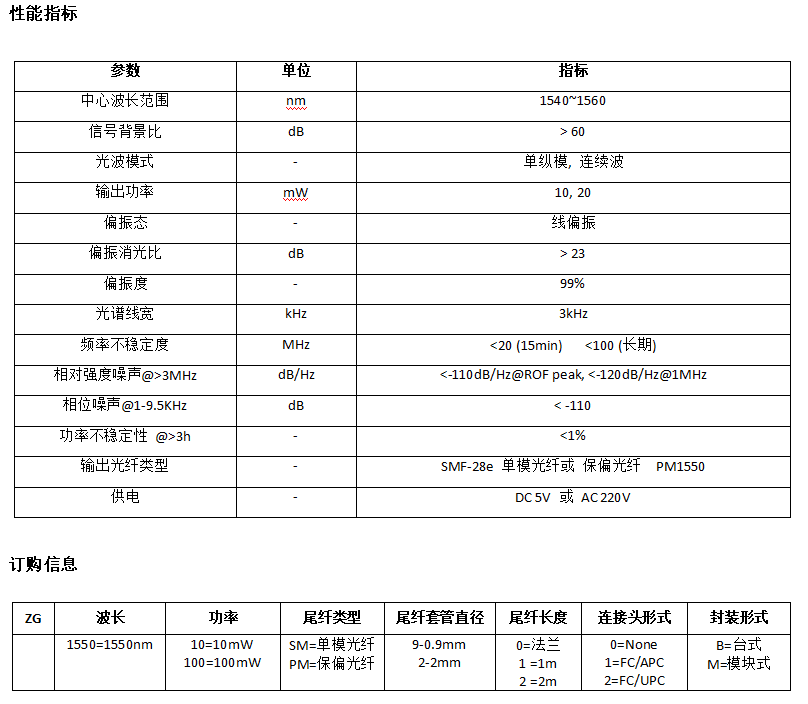

单频窄线宽光纤激光器规格参数

参数

Parameter

单位

Unit

指标

Value

中心波长范围

Center wavelength range

nm

1540~1560

信号背景比

Signal background ratio

dB

> 60

光波模式

Light wave pattern

-

单纵模, 连续波

Single longitudinal mode, continuous wave

输出功率

Output power

mW

10, 20

偏振态

Polarization

-

线偏振

Linear polarization

偏振消光比

Polarization extinction ratio

dB

> 23

偏振度

Polarization degree

-

99%

光谱线宽

Spectral linewidth

kHz

3kHz

频率不稳定度

Frequency instability

MHz

<20 (15min)   <100 (长期)

<20 (15min)   <100 (for a long time)

相对强度噪声@>3MHz

Relative intensity noise@>3MHz

dB/Hz

<-110dB/Hz@ROF peak, <-120dB/Hz@1MHz

相位噪声@1-9.5KHz

Phase noise@1-9.5KHz

dB

< -110

功率不稳定性 @>3h

Relative intensity noise@>3MHz

-

<1%

输出光纤类型Phase noise@1-9.5KHzPower supply

-

SMF-28e 单模光纤或 保偏光纤  PM1550

SMF-28e Single fiber Or Polarization fiber  PM1550

供电

Power supply

-

DC 5V 或 AC 220V

DC 5V OR AC 220V

尺寸图(模块/台式)

单频窄线宽光纤激光器尺寸图1


单频窄线宽光纤激光器尺寸图2

单频窄线宽光纤激光器尺寸图3

单频窄线宽光纤激光器尺寸图4


四川梓冠光电单频窄线宽光纤激光器订货信息

波长

Wavelength

功率

Power

尾纤类型

Pigtail type

尾纤套管直径

Diameter of pigtail casing

尾纤长度

Fiber length

连接头形式

Connector

封装形式

Packaging

1550=1550nm

10=10mW

100=100mW

SM=单模光纤

SM=Single fiber

PM=保偏光纤

PM=Polarization fiber

9-0.9mm

2-2mm

0=法兰

0=Flange

1 =1m

2 =2m

0=None

1=FC/APC

2=FC/UPC

B=台式

B=Benchtop

M=模块式

M=Module



划重点:

四川梓冠光电生产的窄线宽激光器包括:窄线宽激光器窄线宽扫频光纤激光器、单频窄线宽光纤激光器
