宽延迟范围，延迟精度高，独特的延迟机械装置
雷达测试、校准；光干涉度量，光纤传感器
多通道电动光延迟线
特性
独特的延迟机械装置
连续可靠工作
宽延迟范围
延迟精度高
高可靠性
雷达测试、校准
相控天线阵列
光学相干层析X射线照相法
光干涉度量
光纤传感器
规格参数
参数 Parameters 指标 Specifications 工作波长（nm） Wavelength range（nm） 1260-1650,1310-1550,可定制 850,980,10601260-1650, 1310-1550,Customizable 850,980,1060 校准波长（nm） Calibration wavelength 1310-1550(可选) Optional 延迟范围 Delay range 0~100ps 0~330ps 0~700ps 0~1500ps 精度 Accuracy ＜0.05ps 分辨率（步进） Distinguishability 1fs 插入耗损 Insertion loss 典型.0.8dB,最大1.2dB Typical value 0.8dB,Maximum value 1.2dB 重复性 Repetitive ＜0.5ps 插入损耗变化 Insertion loss variation ±0.2dB 对应0- 100ps模块 ±0.2dB over entire range for 0- 100ps model ±0.3 dB 对应0- 330ps模块 ±0.3 dB over entire range for 0- 330ps model ±0.4dB 对应0- 700ps模块 ±0.4dB over entire range for 0- 700ps model ±0.8 dB 对应1500PS模块 ±0.8 dB over entire range for 1500PS model 回波损耗 Return loss > 55 dB 消光比 Extinction loss >18 dB 传输光功率 Transmitted optical power 光功率典型 500mW/可定制5W/10W/15W/20W/30W Typical optical power value 500mW/Customizable 5W/10W/15W/20W/30W 工作温度 Operating temperature 0-~65℃ 储存温度 Storage temperature -40~85℃

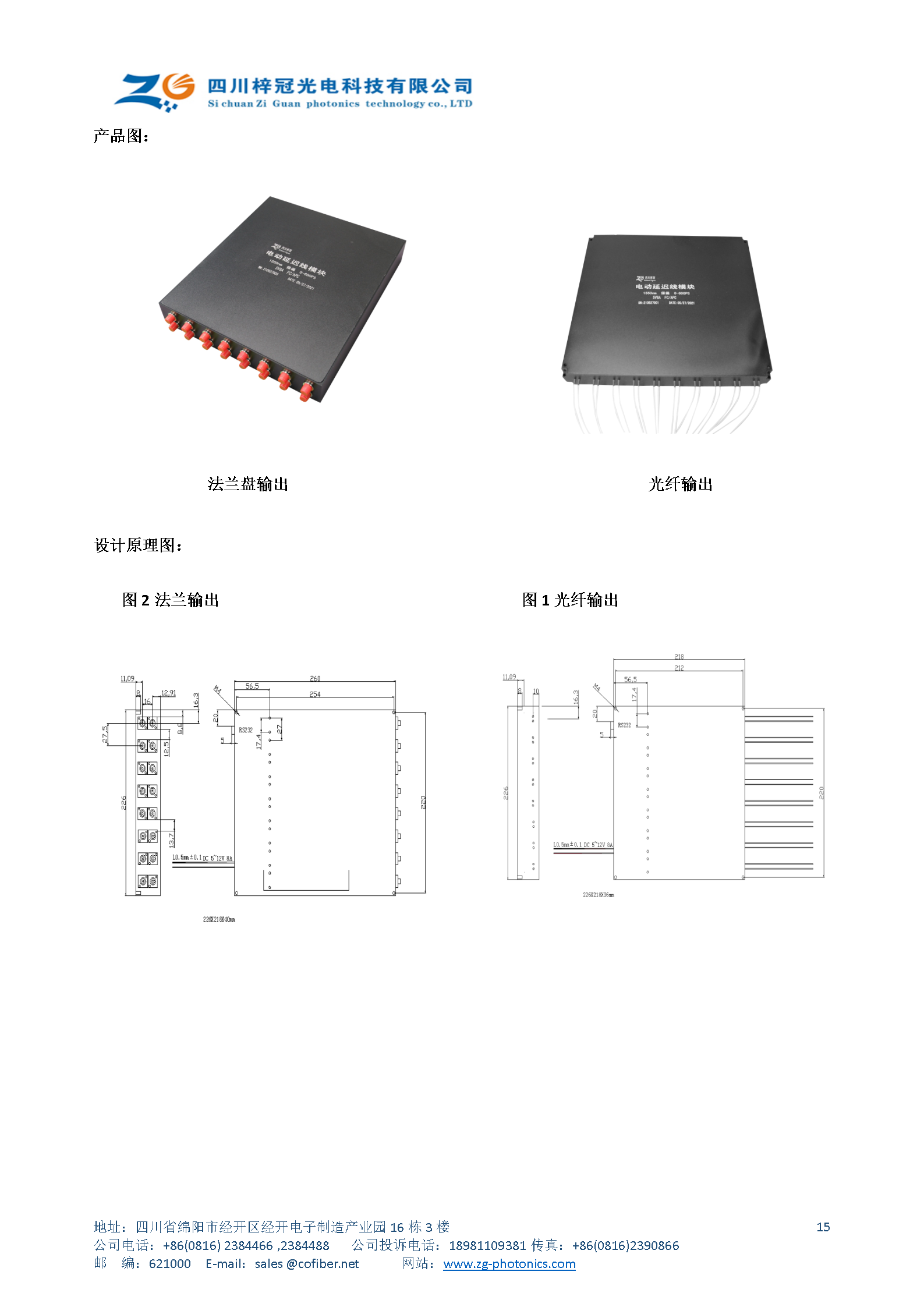

产品图
法兰盘输出 光纤输出
设计原理图
订货信息
ZG 通道 Channel 波长 Wavelength 范围 Range 光纤类型 Fiber type 纤长 Fiber length 连接头 Connector 2=2CH 4=4CH 8=8CH 16=16CH X=XCH 5=XXX 1=1064nm 2=1310nm 3=1550nm 10=100ps 33=330ps 70=700ps 150=1500ps XX=others 1=SMF-28E 2=PM1550 1=1.0m NE=None FA=FC/APC FC=FC/PC SA=SC/APC XX=XXX
