超快的切换速度，偏振灵敏度低、无活动部件、插入损耗小、集成化程度高、串扰小、体积小

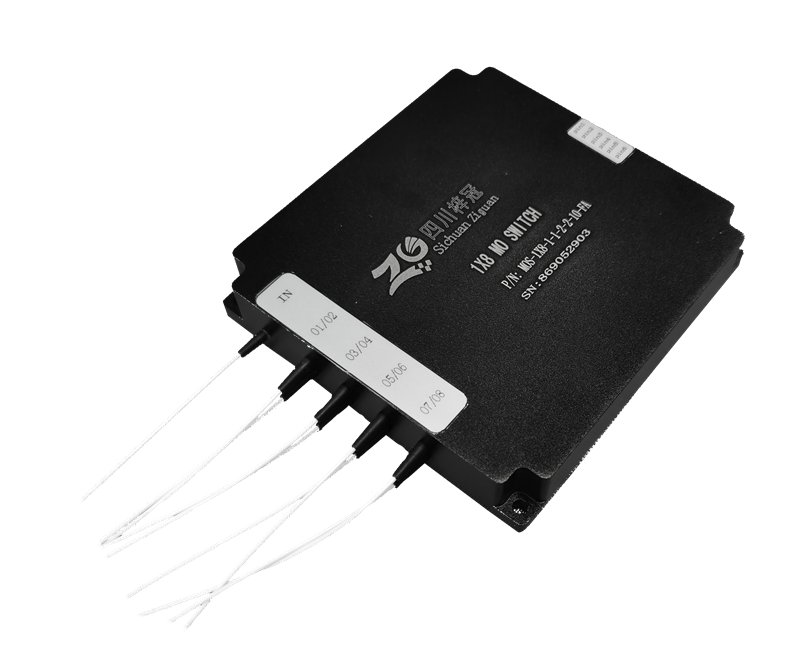

1×4 1x8双向磁光开关
特性
低插入损耗
结构紧凑
us级切换速度
超低功耗
无源光网络
光保护系统

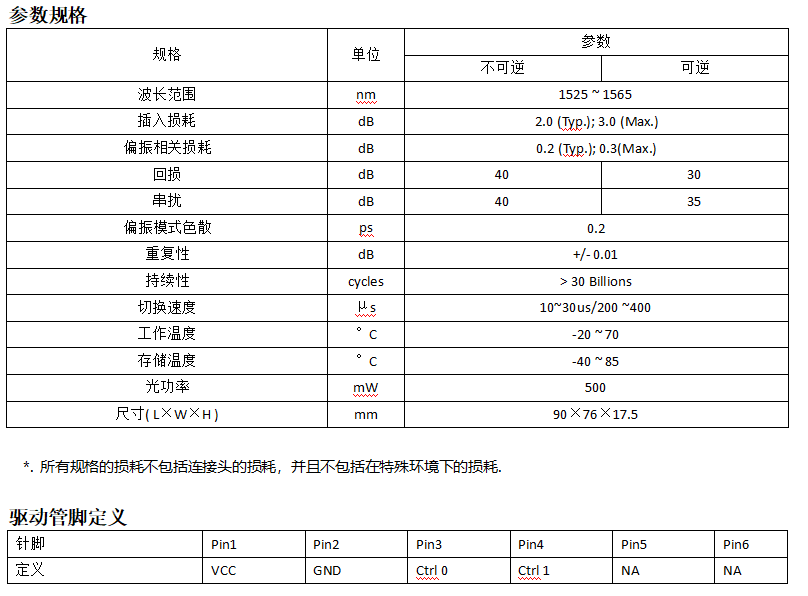

规格参数
规格 Item | 单位 Unit | 参数 Parameters | |
不可逆 Irreversibility | 可逆 Reversibility | ||
波长范围 Wavelength range | nm | 1525 ~ 1565 | |
插入损耗 Insertion loss | dB | 2.0 (Typ.); 3.0 (Max.) | |
偏振相关损耗 Polarization dependent loss | dB | 0.2 (Typ.); 0.3(Max.) | |
回损 Return loss | dB | 40 | 30 |
串扰 Crosstalk | dB | 40 | 35 |
偏振模式色散 Polarization mode dispersion | ps | 0.2 | |
重复性 Repeatability | dB | +/- 0.01 | |
持续性 Persistence | cycles | > 30 Billions | |
切换速度 Switching speed | μs | 10~30us/200 ~400 | |
工作温度 Operating temperature | °C | -20 ~ 70 | |
存储温度 Storage temperature | °C | -40 ~ 85 | |
光功率 Optical power | mW | 500 | |
*. 所有规格的损耗不包括连接头的损耗，并且不包括在特殊环境下的损耗.
*Above all parameters without connector’s loss,and it isn’t include the loss in special environment.
驱动管脚定义
针脚Pin No. Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 定义Definition VCC GND Ctrl 0 Ctrl 1 NA NA
控制信号和切换状态
表1：单向开关切换状态对应的引脚控制信号
Ctrl 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
Ctrl 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Optical Path | IN→OUT 1 | IN→OUT 2 | IN→OUT 3 | IN→OUT 4 | OUT4→IN | OUT3→IN | OUT2→IN | OUT1→IN |
表2：双向开关切换状态对应的引脚控制信号
Ctrl 0 | 0 | 0 | 1 | 1 |
Ctrl 1 | 0 | 1 | 0 | 1 |
Optical Path | IN | IN | IN | IN |

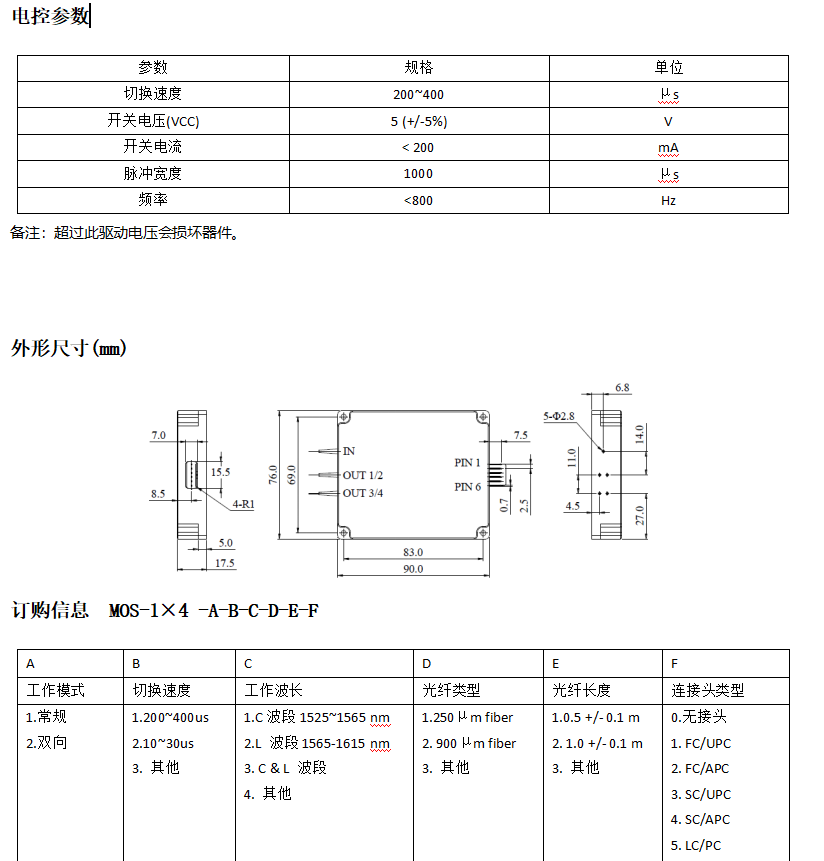

电控参数
参数 Parameter 规格 Specification 单位 Unit 切换速度 Switching Speed 200~400 μs 开关电压(VCC) Switching Voltage(VCC) 5 (+/-5%) V 开关电流 Switching Current < 200 mA 脉冲宽度 Pulse Width 1000 μs 损态频率 Claim Frequency <800 Hz
备注：超过此驱动电压会损坏器件。
外形尺寸
订购信息
MOS-1×4 -A-B-C-D-E-F
工作模式Working mode | 切换速度 Switching speed | 工作波长 Operating wavelength | 光纤类型 Fiber type | 光纤长度 Fiber length | 连接头类型 Connector |
1.常规 1.Regular 2.双向 2. Bidirectional
| 1.200~400us 2.10~30us 3. Others | 1.CBand 1525~1565 nm L Band 1565-1615 nm 3. C & L Band 4. Others
| 1.250μm fiber 2. 900μm fiber 3. Others
| 1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. Others
| 0. 无接头 0. No Connector 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Others |
