射频微波功率放大器24~29.5GHz

一、射频微波功率放大器24~29.5GHz的定义
射频微波功率放大器24~29.5GHz是一种专门设计用于放大24GHz至29.5GHz频段内射频信号的电子设备，其核心功能是将输入的低功率射频信号（通常为毫瓦级）放大至瓦级甚至更高功率水平，以驱动天线发射或补偿传输链路损耗，满足5G毫米波通信、卫星通信、雷达系统等高频应用场景的需求。

二、射频微波功率放大器24~29.5GHz的特点
高频段覆盖
高功率输出
低失真

高效率

三、射频微波功率放大器24~29.5GHz的应用
毫米波通信
雷达探测
微波测量
高速数据传输

四、射频微波功率放大器24~29.5GHz基础参数

参数	最小值	典型值	最大值	单位
频率范围	24~29.5			GHz
增益	-	30	-	dB
增益平坦度	-	±2	-	dB
饱和输出功率	-	25	-	dBm
输入驻波	-	1.8	-	:1
特性阻抗	50			ohm
输入功率 (CW)			+5	dBm
电压	24			V
电流	225			mA
工作温度范围	-40		+55	℃
保存温度范围	-40		+85	℃
连接器	IN:2.92-F(母)；OUT:2.92-F(母)
重量	93			g

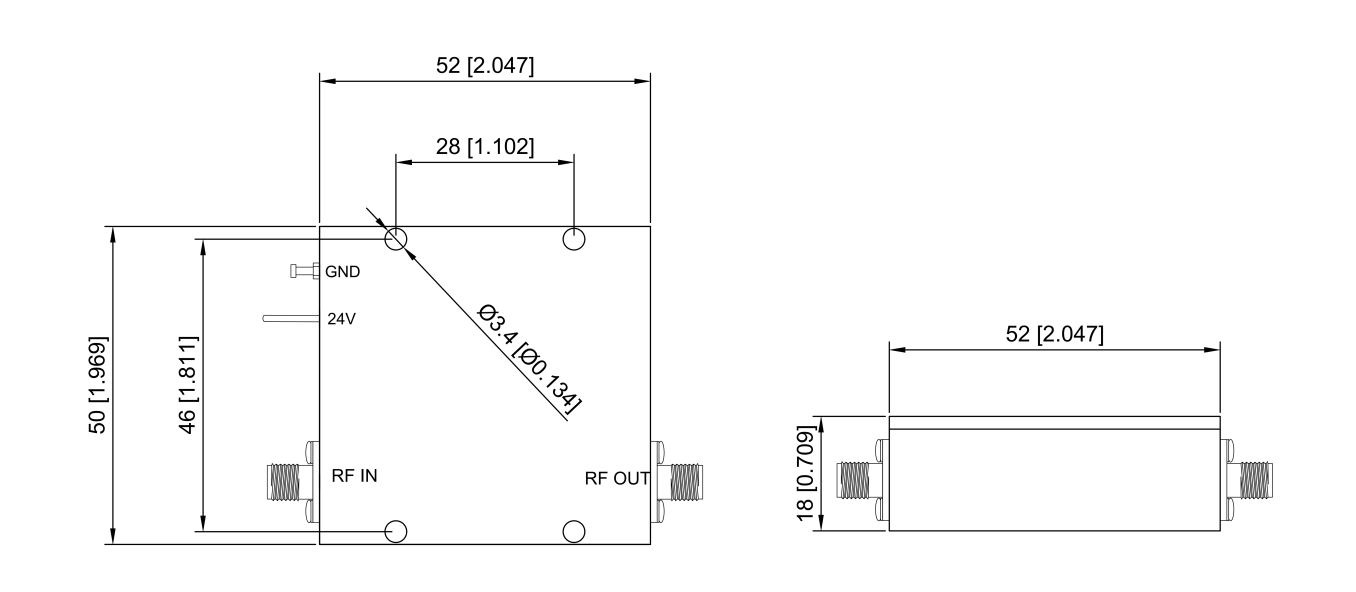

五、四川梓冠光电射频微波功率放大器24~29.5GHz外形尺寸图单位：毫米/英寸（mm/inch）

六、射频微波功率放大器24~29.5GHz订购信息

型号：ZG-PA-A-B-C-D

ZG-PA	A	B	C	D
	频率范围	增益	饱和输出功率	连接器
	24-29.5=24~29.5GHz	30=30dB	25=25dBm	2.92-F=2.92-F(母)
