光纤延迟线带驱动
四川梓冠光电光纤延迟线厂家生产的光纤延迟线带驱动具有高精度、低损耗、高稳定性、灵活可调、广泛适用性等特点。它利用光纤作为传输介质,通过精确控制光纤的物理特性(如长度、折射率等),实现对光信号传播时间的精准调控。
产品咨询
详细信息

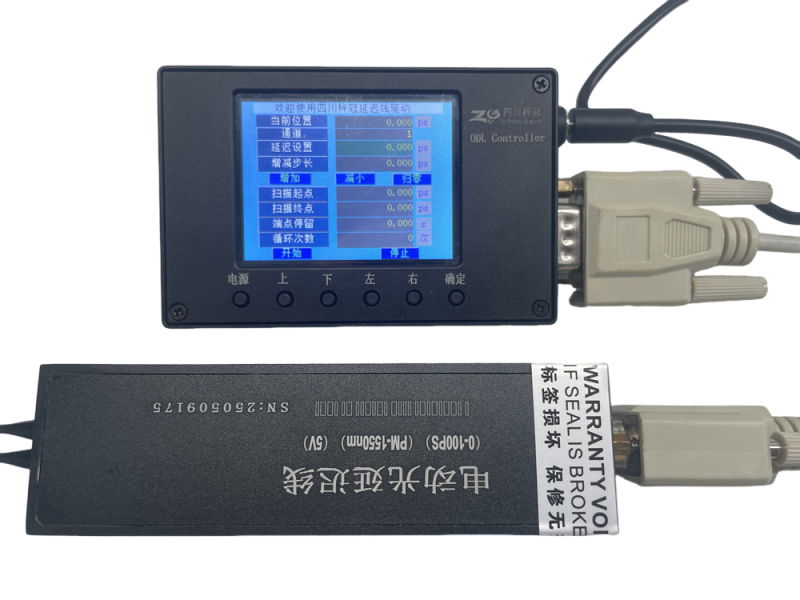

光纤延迟线带驱动

一、光纤延迟线带驱动的定义
光纤延迟线带驱动,是一种集成了电动或机械控制单元的光纤延迟线装置。它利用光纤作为传输介质,通过精确控制光纤的物理特性(如长度、折射率等),实现对光信号传播时间的精准调控。在光通信、雷达探测、医学影像及众多高科技领域,光纤延迟线带驱动正发挥着越来越重要的作用。
二、光纤延迟线带驱动的特点
1、高精度:光纤延迟线带驱动采用精密的电动或机械控制系统,能够实现亚纳秒级别的延迟控制,满足光通信和信号处理领域对时间同步的严苛要求。
2、低损耗:采用高品质的光纤材料和先进的制造工艺,确保光信号在传输过程中损耗极低,保证信号质量。
3、高稳定性:设计有完善的温度补偿和电磁屏蔽机制,确保在不同环境条件下都能保持稳定的性能表现。
4、灵活可调:用户可根据实际需求,通过电动或机械控制单元灵活调整延迟量,方便快捷。
5、广泛适用性:光纤延迟线带驱动可广泛应用于光通信、雷达探测、医学影像、航空交通管理等多个领域,展现出强大的通用性和适应性。
三、光纤延迟线带驱动规格参数

参数

Parameters

指标

Value

工作波长(nm)

Operation wavelength(nm)

1260-1650,1310-1550,可定制 850,980,1060

1260-1650,1310-1550, Customizable 850,980,1060

校准波长(nm)

Calibration wavelength(nm)

1310-1550



延迟范围

Delay range

0~100ps

0~330ps

0~700 ps

0~1500ps

分辨率

Distinguishability

1FS

插入耗损

Insertion loss

典型0.8dB,最大1.2dB (0-1500PS耗损≤1.4db)

Typ. 0.8dB, max 1.2dB (0-1500PS loss≤1.4db)

重复性

Repetitive

<0.5ps

插入损耗变化

Insertion loss variation









±0.2dB 对应0- 100ps模块

±0.2dB over entire range for 0- 100ps model

±0.3 dB 对应0- 330ps模块

±0.3 dB over entire range for 0- 330ps model

±0.3 dB over entire range for 0- 330ps model

±0.4dB 对应0- 700ps模块

±0.4dB over entire range for 0- 700ps model

±0.8 dB 对应1500PS模块

±0.8 dB over entire range for 1500PS model

回波损耗

Return loss

> 55 dB

消光比

Extinction ratio

>18 dB

传输光功率

Transmission operating power

光功率典型 500mW/可定制5W/10W/15W/20W/30W

工作温度

Operating temperature

0-~65℃

储存温度

Storage temperature

-40~85℃

光纤类型

Fiber type

Conning SMF-28,or Fujikura PM Panda fiber



尺寸(L x W x H)

Size (L x W x H)

114 x 33 x 35.5mm for 100ps model

148.5 x 33 x 35.5mm for 330ps model

203.5x 33 x 35.5mm for 700ps model

210.5x 46 x 35.5mm for 1500ps model

以上规格均不含连接头


光纤延迟线带驱动典型延迟谱线


光纤延迟线带驱动典型延迟谱线1光纤延迟线带驱动典型延迟谱线2




四川梓冠光电光纤延迟线带驱动订货信息

ZG

延迟范围

Delay

光纤类型

Fiber type

光纤长度

Fiber length

连接头

Connector



10=100ps

33=330ps

70=700ps

150=1500ps

XX=others

S9=SMF 900um

M5=MMF 50/125/900um

M6=MMF 62.5/125/900um

PM= PM Panda

XX=others

1=1.0m

2=2.0m

NE=None      FA=FC/APC

FC=FC/PC      SA=SC/APC

SC=SC/PC      ST=ST/PC

LA=LC/APC     LC=LC/PC

XX=others


光纤延迟线带驱动拓展资料
一、光纤延迟线带驱动的工作原理
光纤延迟线带驱动的工作原理主要基于光在光纤中的传输特性和电子或机械控制技术的结合。当光信号进入光纤后,其传播速度受到光纤长度、折射率等多种因素的影响。通过内置的电动或机械控制系统,我们可以精确控制光纤的长度变化或折射率调整,从而实现对光信号传播时间的微调和延迟。这种驱动机制不仅提高了延迟的精度和稳定性,还使得光纤延迟线能够适应更广泛的应用场景。
二、光纤延迟线带驱动的应用范围
1、光通信与信号处理:在光通信网络中,光纤延迟线带驱动可用于调整信号的传输时序,实现信号的同步传输和复用,提升网络的整体性能和传输质量。同时,在雷达信号处理中,它能够精确控制信号的延迟时间,提高雷达的探测精度和分辨率。
2、医学影像与诊断:在医学影像领域,光纤延迟线带驱动的高精度时间同步特性为多组数据之间的时间一致性提供了有力保障。通过调整延迟时间,可以确保不同设备采集的数据在时间上保持一致,为医生提供更准确的诊断依据。
3、航空与交通管理:在航空与交通管理系统中,光纤延迟线带驱动可用于飞机着陆引导、交通信号同步等场景。其精确的时间控制能力有助于提升交通管理的安全性和效率,确保航空交通的顺畅进行。
4、科学实验与工业生产:在许多科学实验和工业生产过程中,需要对光信号进行精确测量和分析。光纤延迟线带驱动可用于调整光信号的到达时间,以便与其他测量设备的信号同步,提高实验的准确性和生产效率。
