双通道手动切换固定衰减器: 双通道手动切换固定衰减器具有双通道高精度衰减、宽频带、高功率、小巧轻便、稳定可靠的性能等特点，主要应用于通信测试、射频系统研发、航空航天与国防、仪器仪表配套等领域; 产品咨询

详细信息

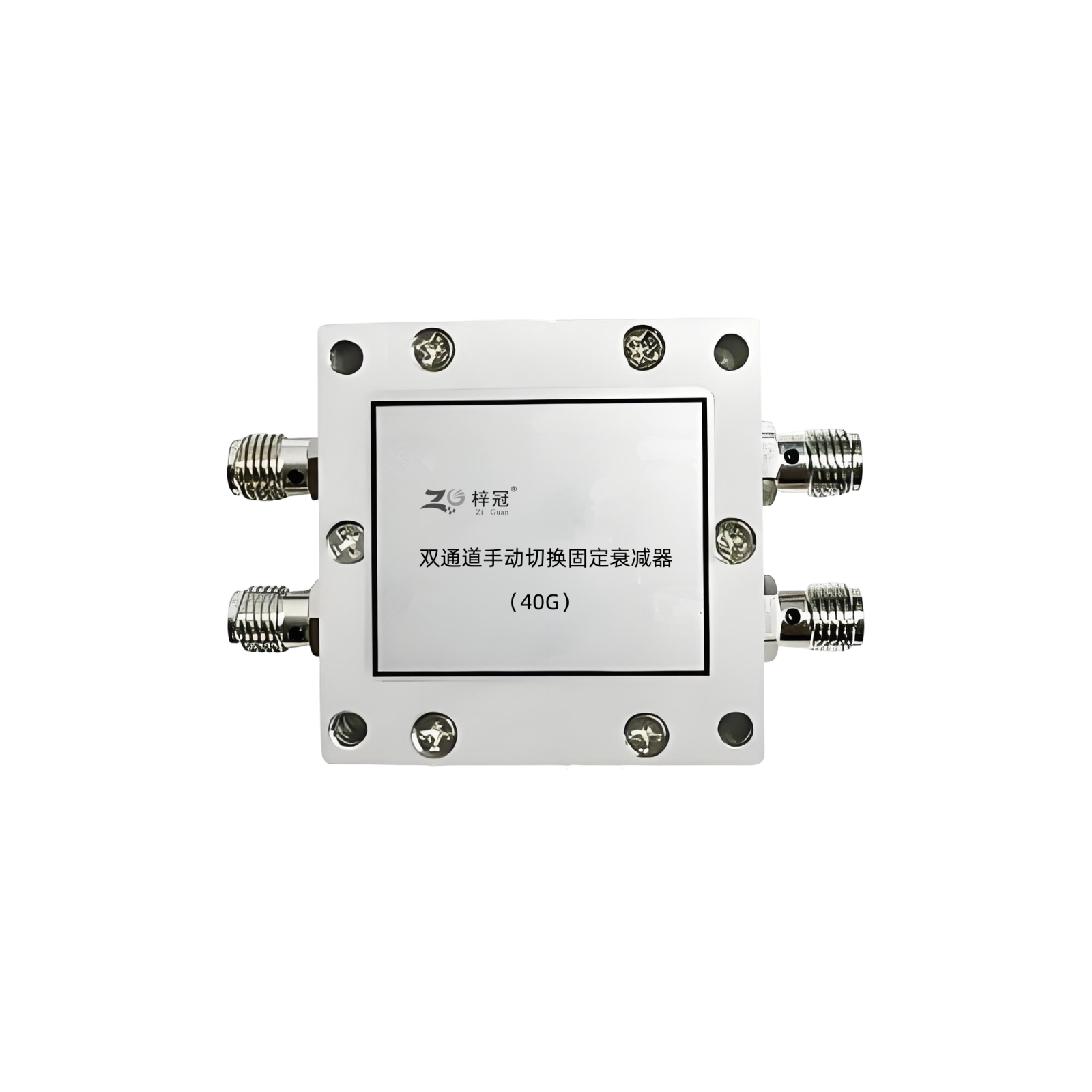

双通道手动切换固定衰减器

一、双通道手动切换固定衰减器的定义：
双通道手动切换固定衰减器（40G），属于射频微波器件，可在DC-40GHz频率范围内，通过手动切换实现3dB和6dB两种固定衰减量的输出，主要用于射频信号链路中对信号强度进行精准、可控的衰减调节。

二、双通道手动切换固定衰减器的特点：
双通道高精度衰减
宽频带
高功率
小巧轻便
稳定可靠的性能

三、双通道手动切换固定衰减器的应用领域：
通信测试
射频系统研发
航空航天与国防
仪器仪表配套

四、双通道手动切换固定衰减器的参数：

参数	最小值	典型值	最大值	单位
频率范围	DC		40	GHz
Channel-1衰减量		3		dB
Channel-2衰减量		6		dB
衰减精度		±0.5		dB
输入回波损耗		16		dB
输出回波损耗		16		dB
特性阻抗		50		ohm
最大输入功率			2	W
输入&输出连接器类型	2.92			mm
工作温度范围	-40		85	℃
保存温度范围	-55		125	℃
重量		70		g

备注：(RL =16dB对应VSWR=1.38:1)

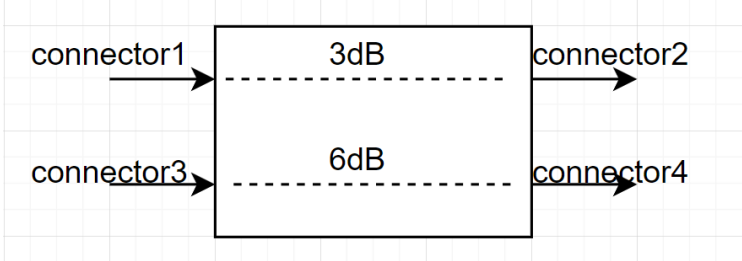

拓扑结构图

拓扑结构图

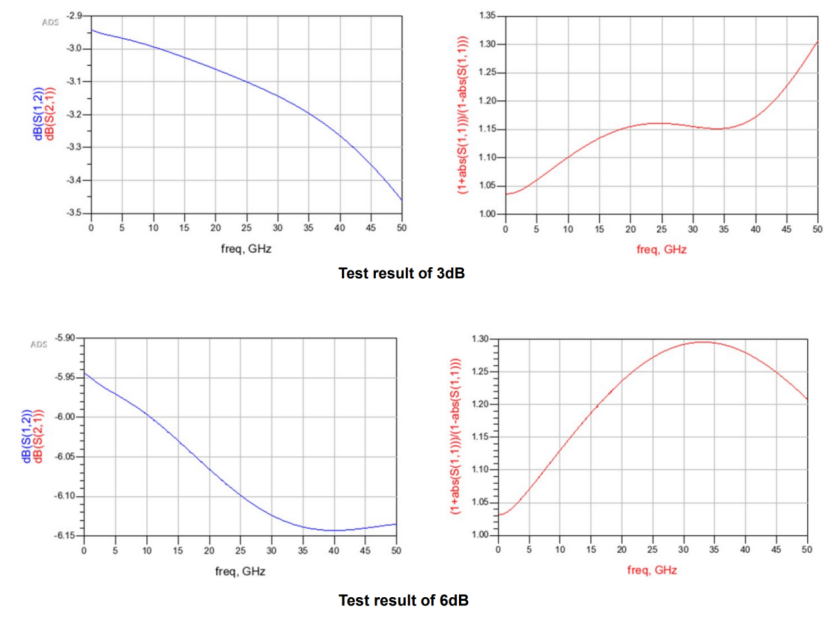

参考测试数据

参考测试数据
