二、高消光比电光强度调制器的特点：
高消光比
低插入损耗
高调制带宽
低半波电压
稳定的物理化学特性
三、高消光比电光强度调制器的应用领域：
光脉冲发生器
布里渊传感系统
激光雷达
四、高消光比电光强度调制器的参数：
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
| 工作波长 | l | 1525 | 1525 | nm | ||
| 插入损耗 | IL | 4 | 5 | dB | ||
| 光回波损耗 | ORL | -45 | dB | |||
| 开关消光比@DC | ER@DC | 35 | 40 | 50 | dB | |
| 光纤 | 输入端 | Panda PM | ||||
| 输出端 | Panda PM or SMF-2 | |||||
| 光纤接口 | FC/PC、FC/APC或用户指定 | |||||
| 工作带宽（-3dB） | S21 | 2.5 | 10 | 18 | GHz | |
| 半波电压Vpi | RF | Vπ@50KHz | 5 | V | ||
| Bias | Vπ@Bias | 7 | V | |||
| 电回波损耗 | S11 | -12 | -10 | dB | ||
| 输入阻抗 | RF | ZRF | 50 | Ω | ||
| Bias | ZBIAS | 10000 | Ω | |||
| 电接口 | SMA(f) | |||||
| 输入光功率 | Pin,Max | 23 | dBm | |||
| RF端输入功率 | 27 | dBm | ||||
| Bias端偏置电压 | Vbias | -15 | 15 | V | ||
| 工作温度 | Top | -10 | 60 | ℃ | ||
| 储存温度 | Tst | -40 | 85 | ℃ | ||
| 湿度 | RH | 5 | 90 | % | ||

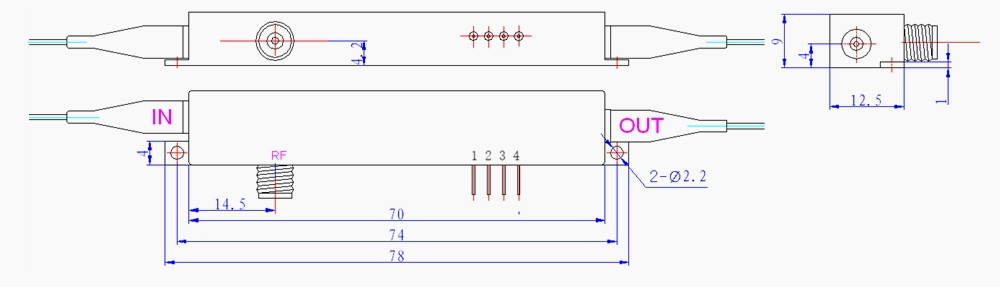

五、高消光比电光强度调制器机械尺寸
| 编号 | 含义 |
| 1 | GND |
| 2 | BIAS |
| 3 | 光电二极管阴极 |
| 4 | 光电二极管阳极 |

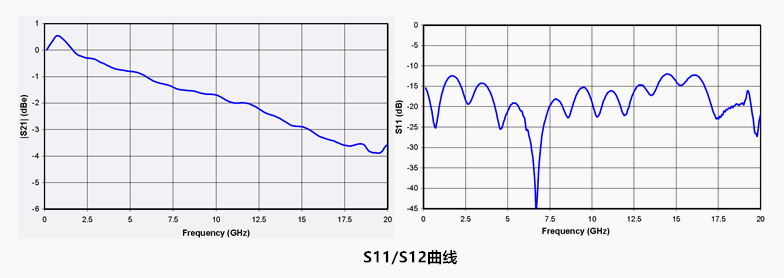

六、高消光比电光强度调制特性曲线
七、四川梓冠光电高消光比电光强度调制器订购信息
| ZG | 工作波长 | 工作带宽 | 输入输出光纤 | 接头 |
| 1550nm | 10---10GHz 20---18GHz | PS---PM/SMF PS---PM/PMF | FA---FC/APC FP---FC/PC SP---用户指定 |
