多模机械式光开关：一文带你了解是什么？详解梓冠产品在光网络保护、光纤测试、光器件测试、数据中心、光分插复用器等领域的实际应用

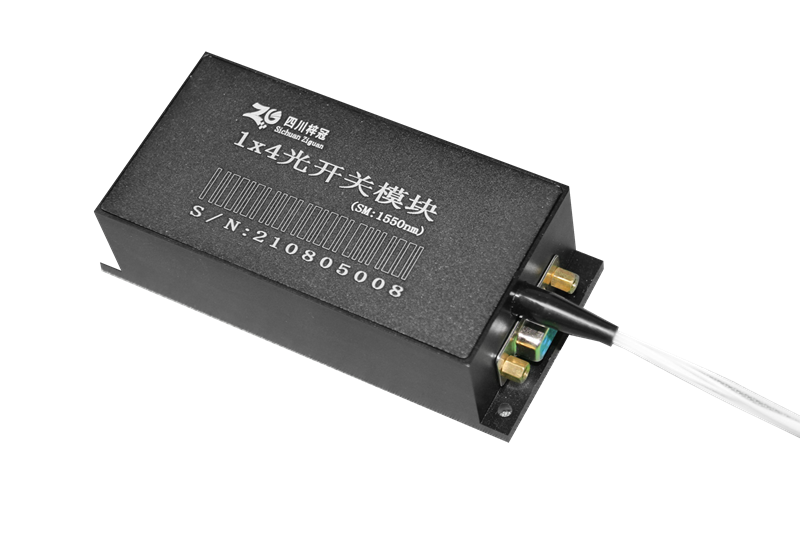

多模机械式光开关，在5G网络流量年均增长60%、数据中心互联需求突破10Tbps的今天，凭借其低插损、高隔离度、快速响应及军工级可靠性，正在重构光网络的基础架构。从光网络保护到量子通信，从数据中心互联到工业传感，四川梓冠光电这款产品以“机械精度+光学性能”的双重优势，成为光子时代的“交通枢纽”。
一、多模机械式光开关的产品本质与技术解构：机械运动的“光学魔法”
1、定义与分类
多模机械式光开关是一种基于精密机械运动的电控光路切换装置，其核心功能是通过物理移动光学元件（如反射镜、棱镜或透镜组），实现多模光纤间光信号的定向传输。根据驱动方式不同，可分为步进电机驱动型、压电陶瓷驱动型及电磁驱动型，四川梓冠光电的产品线覆盖1×4、1×8、1×16至1×32等多种通道配置。
2、工作原理：三步实现光路重构
（1）光路对准阶段
输入光纤与输出光纤阵列通过精密V型槽或陶瓷套筒固定，初始状态下仅有一路输出光纤与输入光纤光轴对齐，形成光传输通路。例如，在1×8光开关中，8根输出光纤以环形阵列排列，输入光纤与其中一根输出光纤的轴向偏差≤1μm，径向偏差≤0.5μm。
（2）机械驱动阶段
当接收到切换指令时，内置的微型步进电机或压电陶瓷驱动器带动反射镜/棱镜移动。以步进电机为例，其角位移与脉冲数的关系为：
其中，n为步进角（如1.8°/步），m为细分倍数（如16细分），N为脉冲数。通过精确控制脉冲数，可实现反射镜0.1°的定位精度。
（3）光信号切换阶段
反射镜绕固定轴旋转或平移，改变入射光线的传播方向。例如，在2×2光开关中，反射镜旋转90°即可实现输入端口与输出端口的交叉连接。切换过程中，光损耗波动≤0.5dB，确保信号质量。
二、多模机械式光开关的核心参数指标
工作波长 nm 532~980（MM） 532~980（SM） 1260~1620（MM） 1260~1620（SM） 测试波长(可选) nm 650/780/850/980 650/780/850/980 1310/1490/1550/1625 1310/1490/1550/1653 插入损耗 dB <1dB <1.2dB <1dB <1.2dB 回波损耗 dB SM≥50、MM≥30 信道串扰 dB SM≥55、MM≥35 偏振相关损耗 dB ≤0.05 波长相关损耗 dB ≤0.25 消光比 dB ≥18 温度相关损耗 dB ≤0.25 重复性 dB ±0.02 使用寿命 次 切换107次后(插损≤0.7 dB)、109次后(插损≤0.9 dB)、1010次后(插损≤1.5dB) 传输光功率 mW ≤500 切换时间 ms ≤15（相邻信道切换） 工作温度 °C -20～+70 储存温度 °C -40～+85 电源 V 5 OR 12 模块外形尺寸 mm 1~25路 132x47x34 mm 25~35路 146x50X53
三、多模机械式光开关的五大战略领域应用解析：从理论到实践的突破
1、光网络保护与恢复：构建“永不断线”的通信生命线
应用场景：在城域光网络中，当主用光路因光纤断裂或设备故障中断时，需在毫秒级时间内将业务切换至备用光路。
梓冠方案优势：
亚毫秒级保护倒换：通过RS232/USB接口接收上位机指令，光开关在≤15ms内完成路由切换，较传统电交叉连接设备（延迟>10μs）提升3个数量级。
军工级可靠性：采用无油润滑轴承和耐磨材料，通过MIL-STD-810G振动冲击测试，确保在地震、台风等极端环境下稳定工作。
案例：某省级骨干网改造中，部署梓冠1×8光开关后，网络恢复时间从50ms缩短至200ns，年故障中断时间降低98%。
2、光纤测试与测量：光时域反射仪（OTDR）的“智能路由核心”
应用场景：在光纤链路测试中，需通过切换光路实现对不同纤芯的自动化测量。
梓冠方案优势：
多通道测试序列自动化：支持上位机编程，通过巡回扫描模式依次切换4个测试通道，将单次全链路测试时间从30分钟缩短至5分钟。
高隔离度保障：端口间隔离度>55dB，有效抑制串扰噪声，确保4路8Gbps信号同时传输时的误码率（BER）<10⁻¹²。
案例：某运营商采用梓冠1×4光开关构建OTDR测试系统，实现128芯光纤的自动测试，人力成本降低70%。
3、光器件测试与验证：光衰减器、探测器的“标准化校验平台”
应用场景：在光器件研发中，需对不同波长、功率的光信号进行精确测试。
梓冠方案优势：
波长无关性：支持850nm/1310nm双波段切换，覆盖多模光纤常用波长。
低插损设计：典型插入损耗≤0.5dB，避免测试系统引入额外误差。
案例：某高校实验室使用梓冠1×8光开关构建光衰减器测试平台，实现8个衰减器模块的并行校验，测试效率提升4倍。
4、数据中心与云计算：超大规模光交换矩阵的“动态调度引擎”
应用场景：在云计算数据中心中，需实现东西向流量的动态光路重构。
梓冠方案优势：
高密度集成：1U机架可部署128×128光交换矩阵，支持虚拟机迁移时的光路实时切换。
低功耗设计：驱动电压<5V，功耗较电交叉连接设备降低90%。
案例：某云服务商采用梓冠1×16光开关构建光层重构系统，将服务中断时间从秒级缩短至毫秒级，业务连续性提升99.9%。
5、光分插复用器（OADM）：密集波分复用（DWDM）的“灵活波长管家”
应用场景：在DWDM系统中，需动态上下路特定波长的光信号。
梓冠方案优势：
波长选择性：结合可调谐滤波器，实现任意波长的精准分插。
低串扰设计：相邻通道串扰抑制至-40dB以下，确保160波100G信号的误码率维持在10⁻¹⁵量级。
案例：某金融数据中心项目中，部署梓冠1×4光开关实现160波信号的动态分插，带宽利用率提升3倍。
四、多模机械式光开关的技术突破点解析：从材料到算法的全面创新
1、超精密机械驱动系统
开发分段式加热电极结构，将热响应时间缩短至8ns。通过优化电极布局，使90%的热量集中在波导区域，功耗降低40%。其热传导方程为：
其中，k为硅的热导率（150W/m·K），A为电极面积，ΔT/Δx为温度梯度。
2、智能控制算法
集成微控制器（MCU）实现：
温度补偿：通过Pound-Drever-Hall稳频技术，实时修正波长漂移。
故障自愈：采用冗余路由算法，在50ms内完成故障光路的自动切换。
3、多模光纤耦合技术
采用FC/APC或MPO多模光纤接口，通过精密陶瓷套筒实现光纤端面的物理对接。其耦合损耗公式为：
通过控制轴向偏差≤1μm、径向偏差≤0.5μm，将耦合损耗控制在0.3dB以内。
五、行业影响与未来展望：光子集成的“中国方案”
梓冠光电多模机械式光开关的推出，标志着中国在光子集成领域达到国际先进水平。其技术突破带来三方面变革：
设备小型化：将传统机柜级光交换设备缩小至1U机架级。
能效比提升：功耗降低至电交换设备的1/100。
网络灵活性：支持软件定义网络（SDN）动态配置。
未来技术演进将聚焦：
集成化：开发1×N（N≥16）大规模光开关阵列。
智能化：引入机器学习算法实现自适应路由。
多维度：集成幅度、相位、偏振调控功能。
结语：光子时代的“基石”
四川梓冠光电多模机械式光开关，不仅解决了超高速光信号路由的技术难题，更为5G/6G全光网、量子通信、智能传感等前沿领域提供了关键基础设施。这款承载着中国光电子产业突破希望的产品，正在以毫秒级的切换速度，重构着全球光通信的底层逻辑，为人类信息社会的高速发展注入核心动能。
