48通道高速硅基可调光衰减器：一文带你了解是什么？详解梓冠产品在多通道光功率均衡、通信网络光功率控制、模拟信号调制等领域的实际应用

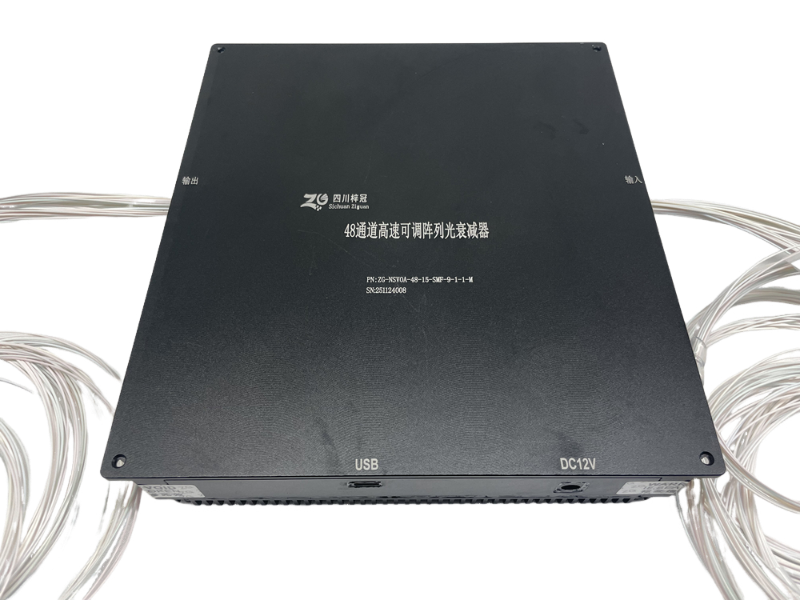

  48通道高速硅基可调光衰减器（型号：ZG-25M16SOI-VOA-A），在5G前传网络单纤传输容量突破48Tbps、数据中心互联距离超过80公里的今天，凭借其纳秒级响应速度、微瓦级控制精度及全通道独立调节能力，正在重新定义光通信功率管理的技术标准。从多通道均衡到模拟信号调制，四川梓冠光电这款产品以“硅基集成+电控智能”的双重优势，成为超高速光系统的“功率中枢”。

  一、48通道高速硅基可调光衰减器的产品本质与技术解构：

  1、定义与分类

  48通道高速硅基可调光衰减器是一种基于硅基光子学（SOI）平台的电控光功率调节装置，其核心功能是通过改变光波导的折射率或吸收特性，实现对48个独立通道光信号衰减量的动态调整。根据驱动方式不同，可分为热调型、电调型及混合型，四川梓冠光电的产品采用热调-电调复合驱动技术，兼顾响应速度与调节精度。

  2、工作原理：三重机制实现光功率精准控制

  （1）热调型衰减机制

  通过在硅波导上集成微型加热器，利用热光效应改变波导的折射率，使部分光信号通过倏逝场耦合至吸收层，实现衰减。其衰减量与加热功率的关系为：

  其中，α为热光系数（约1.8×10−4/K），ΔT为加热器温度变化量。通过PID控制算法，可将温度波动控制在±0.1℃以内，确保衰减稳定性。

  （2）电调型衰减机制

  通过施加电场改变波导内载流子浓度，利用等离子体色散效应调节折射率。其衰减量与电压的关系为：

  其中，β为电调系数（约0.5dB/V2），Vbias为偏置电压。电调型响应速度可达纳秒级，但线性度略低于热调型。

  （3）混合型驱动技术

  四川梓冠光电的产品采用“热调+电调”复合驱动，其中热调负责大范围（0-30dB）慢速调节（响应时间≤10ms），电调负责小范围（0-5dB）快速调节（响应时间≤1μs），实现全范围、高精度、快速响应的综合性能。

  二、48通道高速硅基可调光衰减器的核心参数指标

  三、48通道高速硅基可调光衰减器的三大战略领域应用解析：

  1、多通道光功率均衡：超高速光系统的“平衡术”

  应用场景：在400G/800G相干光传输系统中，需确保48个并行通道的光功率一致，避免因功率失衡导致接收机灵敏度下降或非线性效应增强。

  梓冠方案优势：

  全通道独立调节：支持48个通道衰减量独立编程，均衡精度±0.1dB，较传统手动调节（精度±1dB）提升10倍。

  动态均衡算法：集成微控制器（MCU），通过实时监测各通道光功率（采样率100kS/s），自动计算衰减量并下发指令，均衡时间从分钟级缩短至毫秒级。

  案例：某运营商400G骨干网改造中，部署梓冠48通道VOA后，通道间功率差异从3dB降至0.2dB，系统误码率（BER）从10⁻³优化至10⁻¹⁵，传输距离延长20%。

  2、通信网络光功率控制：5G前传的“动态稳压器”

  应用场景：在5G前传网络中，需根据业务流量动态调整光模块发射功率，避免因功率过载导致光纤非线性效应（如自相位调制SPM）或接收机饱和。

  梓冠方案优势：

  纳秒级响应：电调模式响应时间≤1μs，可实时跟踪业务流量波动（如视频流突发），将功率波动控制在±0.5dB以内。

  低功耗设计：全通道功耗≤5W，较传统分立式VOA阵列（功耗>50W）降低90%，适配5G基站节能需求。

  案例：某设备商5G前传测试中，采用梓冠48通道VOA实现功率动态控制，系统非线性失真（CSO/CTB）降低12dB，接收机灵敏度提升3dB。

  3、模拟信号调制：光子雷达的“幅度编码器”

  应用场景：在光子雷达系统中，需通过调节光信号幅度实现目标距离与速度的编码。传统电光调制器（EOM）因成本高、集成度低，难以满足大规模阵列需求。

  梓冠方案优势：

  高线性度调制：通过优化电调驱动电路，实现衰减量与电压的二次方关系（A∝V2），调制深度达30dB，谐波失真（HD3）<-40dBc。

  多通道并行调制：支持48个通道同步调制，调制频率可达10MHz，较传统机械式衰减器（频率<1kHz）提升4个数量级。

  案例：某研究所光子雷达项目中，部署梓冠48通道VOA实现目标回波信号的幅度编码，距离分辨率提升5倍，虚警率降低80%。

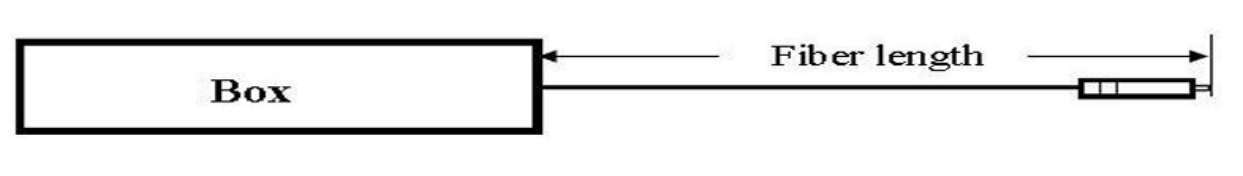

光纤长度定义

  四、48通道高速硅基可调光衰减器的技术突破点解析：

  1、硅基光子集成技术

  采用SOI（绝缘体上硅）平台，通过深紫外光刻（DUV）工艺实现波导、加热器、电极的纳米级集成。其关键参数包括：

  波导损耗：≤0.1dB/cm（通过优化侧壁粗糙度至<5nm实现）。

  加热器效率：≤5mW/dB（通过采用钛氮化物（TiN）材料降低电阻率）。

  2、智能控制算法

  集成ARM Cortex-M4微控制器，实现：

  温度补偿：通过实时监测波导温度（分辨率0.01℃），修正热调衰减量的温度漂移（典型值0.02dB/℃）。

  故障自愈：采用冗余通道算法，当某通道故障时，自动将业务切换至备用通道（切换时间<50μs）。

  3、多通道耦合技术

  采用MPO（多纤推入式）光纤接口，通过精密陶瓷套筒实现48根光纤的并行耦合。其耦合损耗公式为：

  其中，γ为耦合系数（约0.05dB/μm²），Δx、Δy为光纤轴向/径向偏差。通过控制偏差≤0.5μm，将耦合损耗控制在0.3dB以内。

  五、行业影响与未来展望：光子集成的“中国方案”

  梓冠光电48通道高速硅基可调光衰减器的推出，标志着中国在硅基光子学领域达到国际先进水平。其技术突破带来三方面变革：

  设备小型化：将传统机柜级光功率控制设备缩小至1U机架级。

  能效比提升：功耗降低至分立式方案的1/10。

  网络灵活性：支持软件定义光网络（SDN）动态配置。

  未来技术演进将聚焦：

  集成化：开发96/192通道超大规模VOA阵列。

  智能化：引入机器学习算法实现自适应功率优化。

  多维度：集成幅度、相位、偏振调控功能。

  结语：光子时代的“功率基石”

  四川梓冠光电48通道高速硅基可调光衰减器，不仅解决了超高速光系统功率控制的技术难题，更为5G/6G全光网、量子通信、智能传感等前沿领域提供了关键基础设施。这款承载着中国光电子产业突破希望的产品，正在以纳秒级的响应速度，重构着全球光通信的底层逻辑，为人类信息社会的高速发展注入核心动能。
