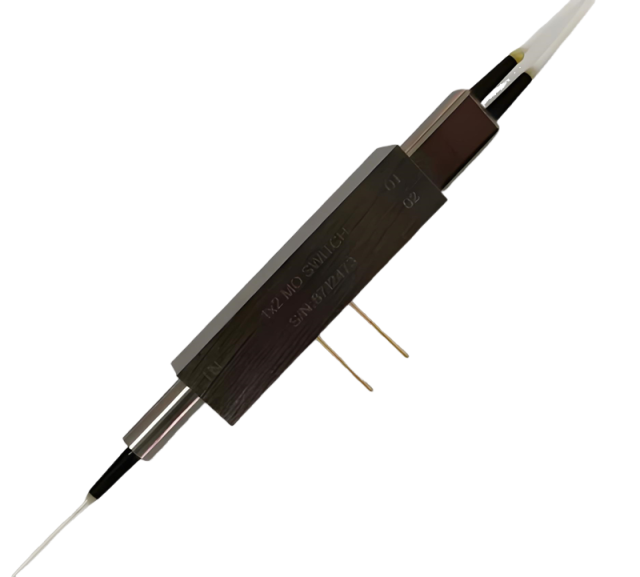

二、1x2直通磁光开关应用
光开关三、1x2直通磁光开关技术指标：
| 参数 | 单位 | 规格 | 备注 | |
| 无偏见 | 双向 | |||
| 波长范围 | nm | 1525~1565 | 其他波段可选 | |
| 插入损耗 | dB | 0.8（典型值）；1.1（最大值） | 0.8（典型值）；1.1（最大值） | |
| 回波损耗 | dB | ≥40（典型值50） | ≥40 | |
| 串扰 | dB | ≥40（典型值50） | ≥40 | |
| 消光比 | dB | ≥18 | ||
| 波长相关损耗 | dB | ≤0.3 | ||
| 温度相关损耗 | dB | ≤0.3 | ||
| 可重复性 | dB | +/-0.01 | ||
| 耐久性 | cycles | 常规 (>100Billions), 超快(>1000Billions) | ||
| 开关速度 | μs | 常规（50~200），超快（2~20） | 其他速度可选 | |
| 储存温度 | °C | -40~85 | ||
| 工作温度 | °C | -5~70 | ||
| 最大光功率 | mW | 500 | 高功率可选 | |
| 尺寸(长x宽x高) | mm | 32.8×8x7 | （含端帽 51.8x8x7） | |
四、1x2直通磁光开关尺寸图
五、1x2直通磁光开关电气规格
| 参数 | 规格 | 单位 | |
| 定时的 | 超快的 | ||
| 开关速度 | 50~200 | 5~20 | μs |
| 开关电压(VCC) | 3（+/-5%） | 5~6 | V |
| 开关电流 | ＜100 | ＜350 | mA |
| 驱动方式 | 电压或脉冲驱动 | 脉冲驱动 | Na |
| 脉冲宽度(典型) | 1000 | 20 | μs |
| 开关频率 | ＜800 | ＜3000 | Hz |
六、1x2直通磁光开关引脚定义
单向：
| Pin1 | Pin2 | 光输出端口 |
| 1(Voltage = VCC) | 0(Voltage = GND) | IN→OUT 1 |
| 0(Voltage = GND) | 1(Voltage = VCC) | IN→OUT 2 |
双向：
| Pin1 | Pin2 | 光输出端口 |
| 1(Voltage = VCC) | 0(Voltage = GND) | IN↔OUT 1 |
| 0(Voltage = GND) | 1(Voltage = VCC) | IN↔OUT 2 |
七、四川梓冠光电1x2直通磁光开关订购信息
型号：ZG-MOS-A-B-C-D-E-F-G-H-I
| ZG-MOS | A | B | C | D | E | F | G | H | I |
| 端口 | 工作模式 | 开关速度 | 波长 | 光纤类型 | 轴类型 | 光纤 | 光纤长度 | 连接器类型 | |
| 1x2直通 | 1=常规 2=双向 | 50~200us 2~20us Others | 1525=1525nm 1565=1565nm 1615=1615nm C/L=C & L Band XX=Others | 98=PM98 15=PM15 13=PM13 XX=Others | B=Both of axis working F=Fast axis blocked | 250=250μm fiber 900=900μm fiber XX=Others | 0.5=0.5+/-0.1 m 1.0=1.0+/-0.1 m XX=Others | NE=None FU=FC/UPC FA=FC/APC SU=SC/UPC SA=SC/APC LP=LC/PC MP=MU/PC XX=Others |
