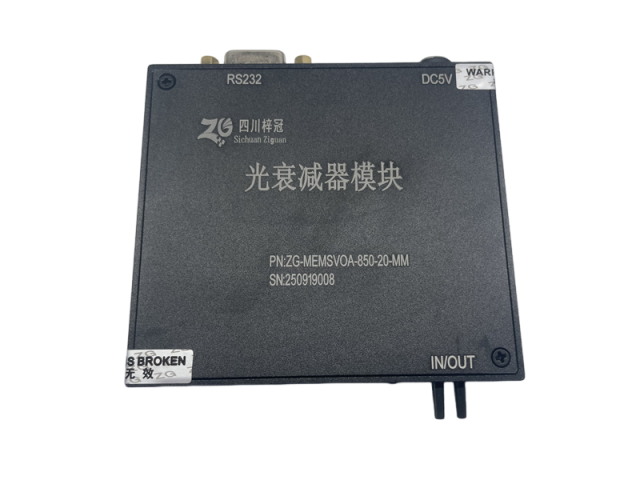

850nm mems衰减器模块

850nm mems衰减器模块具有高精度调节、快速响应、低插损和低偏振相关损耗、高可靠性和稳定性等特性，主要应用于光纤通信施工与维护、光纤测试系统、多模传输网络、科研与教育等领域

详细信息

850nm mems衰减器模块

一、850nm mems衰减器模块的定义
850nm MEMS衰减器模块，顾名思义，是一种能够在850纳米波长下对光信号进行精确衰减的微型电子设备。它基于MEMS（微机电系统）技术，通过精密的机械结构和电子控制系统，实现对光信号衰减量的快速、准确调节。这一产品不仅具有体积小、重量轻、功耗低等优点，还具备极高的可靠性和稳定性，是光通信系统中的关键组件。
二、850nm mems衰减器模块的特点
1、高精度调节：850nm MEMS衰减器模块采用先进的MEMS技术和梯度中性密度滤波器，能够实现光信号衰减量的高精度调节。其衰减范围广泛，通常可达0-60dB，且衰减稳定度极高，能够满足各种复杂光通信系统的需求。
2、快速响应：得益于MEMS技术的快速响应特性，850nm MEMS衰减器模块能够在极短的时间内完成衰减量的调节，确保光通信系统的稳定性和可靠性。
3、低插损和低偏振相关损耗：该模块设计精良，具有极低的插入损耗和偏振相关损耗，能够最大限度地减少光信号在传输过程中的损失，提高光通信系统的传输效率。
4、高可靠性和稳定性：850nm MEMS衰减器模块采用高品质的材料和先进的生产工艺，具有极高的可靠性和稳定性，能够在恶劣的环境下长时间稳定运行。
三、850nm mems衰减器模块的技术指标

工作电压（V）	8-12V(or 5V)
工作波长（nm）	1260-1650 or 980nm/1064nm/850nm
中心波长（nm）	1310/1550/1064//850
衰减范围（db）	0-60
插入损耗（dB）	0-30	≤1.2
	0-40	≤2.0
	0-60	≤2.5
衰减稳定度（db）	±0.04(max)
回波损耗（db）	＞ 55
工作温度（℃）	- 20～60
储存温度（℃）	-40～80
连接器类型	可选
尾纤长度	根据客户要求定制
控制协议	RS232
通道数	可定制
物理尺寸(长X宽X高）	4通道及以下	86X77X18 mm
	8通道及以下	100X90X22mm
	16通道及以下	170X100X28mm

二、850nm mems衰减器模块接线定义

功能	引脚	功能定义
供电电源	红色	电源正极
供电电源	黑色	电源负极
串口RS232	DB9-2	TX
	DB9-3	RX
	DB9-5	GND

三、850nm mems衰减器模块控制方法

1、串口配置

串口选项	数据设置
波特率	9600
停止位	1位
数据位	8位
奇偶效验	无
是否十六进制发送	是

2.通信协议

功能	指令	说明
设置衰减值	FC ID 11 00 XX XX FE	XX XX为设置的衰减值（例：设置1通道为10dB,发送数据为1000，转换为16进制为03 E8,则发送指令为FC 01 11 00 03 E8 FE）
微调	FC ID 12 00 XX XX FE	XX XX为0~FFF XX XX is 0~FFF
微调	FC ID 13 00 XX XX FE	XX XX为0~FFF XX XX is 0~FFF
微调保存	FC ID 14 00 00 00 FE	ID is the channel value to be set.

四川梓冠光电850nm mems衰减器模块订货信息

通道

工作波长

光纤类型

光纤长度

连接头

...

10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=other

1=裸光纤

2=900um光纤

3=62.5/125多模光纤

1=1M

0=others

0=None

1=FC/APC

2= FC/PC

3=SC/APC

850nm MEMS衰减器模块拓展资料
一、850nm MEMS衰减器模块的工作原理
850nm MEMS衰减器模块的核心工作原理基于先进的梯度中性密度滤波器技术和MEMS技术的精密控制。当光信号进入衰减器时，首先通过梯度中性密度滤波器。这一滤波器具有独特的光学特性，能够按照预设的衰减规律，对光信号进行不同程度的吸收或反射，从而实现光功率的精确衰减。而MEMS系统则通过反馈控制终端，以微小的步长上下移动滤波器，实现对衰减量的精细调节。这一过程不仅确保了衰减的准确性和稳定性，还大大提高了操作的便捷性和可靠性。
二、850nm MEMS衰减器模块的应用范围
1、光纤通信施工与维护：在光纤通信系统的施工、运行及日常维护中，850nm MEMS衰减器模块发挥着重要作用。它可以模拟不同光缆或光纤的传输特性，帮助工程师对系统进行精确的测量、调整和评价，确保通信质量。
2、光纤测试系统：作为光纤及各种光器件测试系统的重要组成部分，850nm MEMS衰减器模块能够精确控制光信号的衰减量，为测试系统提供稳定可靠的光源输入，确保测试结果的准确性和可重复性。
3、多模传输网络：在多模传输网络中，光衰减器被广泛应用于功率均衡和接收机保护。通过精确调节光信号的衰减量，可以平衡网络中不同光路的光功率，避免接收机因光功率过大而受损。
4、科研与教育：在科研领域，850nm MEMS衰减器模块是光电子学、光通信技术等学科的重要实验工具。它能够帮助研究人员深入了解光信号的传输特性，推动相关领域的科技进步。同时，在教育领域，该模块也是光学实验教学的重要设备之一。
