1x4 PM磁光开关：一文带你了解是什么？详解梓冠产品在光开关、高速保护、系统监控、测试测量、光纤传感系统等领域的实际应用

  1x4 PM（保偏）磁光开关，在光通信技术迅猛发展的今天，凭借其无机械部件、微秒级响应速度和军工级可靠性，正成为光通信、高速保护、系统监控、测试测量及光纤传感系统等领域的首选器件。四川梓冠光电将全面解析这款产品的技术原理、核心参数及广泛应用场景，为行业用户提供深度参考。

  一、1x4 PM磁光开关的产品定义与工作原理

  1、产品定义

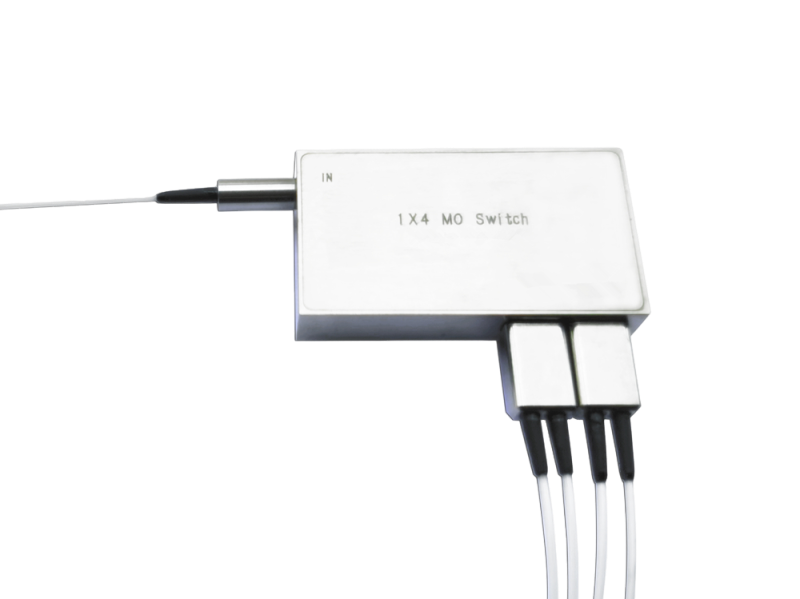

  1x4 PM磁光开关是一种基于法拉第旋光效应的全固态光学器件，具备1个输入端口和4个输出端口，支持单模或多模光纤输入，并兼容保偏光纤（PM光纤）。其核心功能是通过控制磁场方向，实现光信号在输入端口与任意输出端口之间的精准切换，同时支持反向传输（同一端口可同时作为输入/输出）。

  2、工作原理

  法拉第旋光效应是该开关的核心物理基础。当线偏振光沿外加磁场方向通过磁光晶体（如钇铁石榴石，YIG）时，其偏振面会发生旋转，旋转角度θ与磁场强度H成正比，公式为：

  其中：

  V：为磁光晶体的费尔德常数（Verdet Constant），单位为rad/(T·m)；

  H：为磁场强度，单位为T（特斯拉）；

  L：为光在晶体中的传播路径长度，单位为m。

  通过独立控制两个磁光晶体周围的线圈电流，可改变磁场方向，从而控制偏振光的旋转角度。输入光信号经偏振分束器（PBS）分为两束正交偏振光，分别通过两个晶体后，再经偏振合束器（PBC）重组，最终导向指定输出端口。例如：

  当晶体A的磁场使偏振面旋转90°，晶体B无磁场时，光信号优先输出至端口2；

  通过调整电流方向或大小，可实现光路在4个输出端口间的动态切换。

  二、1x4 PM磁光开关的产品核心特点

  1、全固态设计，超长寿命

  四川梓冠光电的1x4 PM磁光开关采用全固态晶体结构，无机械移动部件，彻底消除了传统机械式光开关因磨损导致的寿命限制。经测试，其寿命超过300亿次循环（行业标准为10亿次），可满足航天航空、数据中心等“零维护”场景的严苛需求。

  2、微秒级响应，极速切换

  常规型号切换速度为10-30微秒，超快型号可达2-20微秒，比机械式光开关快100倍以上。在数据中心光网络保护中，该开关可在光链路中断前完成备用路径切换，避免数据丢失。

  3、极端环境适应性

  产品通过GJB 9001C-2017军工质量认证，工作温度范围覆盖-40℃至85℃，存储温度达-55℃至125℃，可耐受沙漠高温、太空辐射、强振动等极端条件。

  4、低功耗与高稳定性

  开关电压仅3-5V，电流小于200mA，功耗比MEMS光开关降低60%。在大型数据中心中，单台设备每年可节省电费超千元。同时，其偏振相关损耗（PDL）仅0.2dB，回波损耗（RL）超40dB，确保光信号传输质量。

  5、双向传输与紧凑设计

  支持同一端口双向光信号传输，单台设备可替代两台单向光开关，节省50%空间与成本。产品尺寸为37×16×7.5mm，便于集成于高密度光模块中。

  三、1x4 PM磁光开关的核心参数

  四、1x4 PM磁光开关的应用场景与案例分析

  1、光开关领域：光网络路由与保护

  ①应用优势：

  毫秒级故障切换：在骨干网、5G前传等场景中，当主用光纤因施工被切断时，磁光开关可在10微秒内将光信号切换至备用路径，避免业务中断。

  高带宽利用率：支持光交叉连接（OXC）系统，实现不同光路之间的灵活调度，提升网络灵活性。

  ②案例：

  某省级运营商在5G前传网络中部署梓冠1x4 PM磁光开关，将光链路故障恢复时间从毫秒级缩短至微秒级，业务中断率降低90%。

  2、高速保护系统：数据中心光网络

  ①应用优势：

  预切换保护：在数据中心内部，磁光开关可实时监测光链路质量，在衰减超过阈值前自动切换至备用路径，确保数据零丢失。

  低功耗设计：单台设备功耗低于1W，显著降低数据中心PUE值。

  ②案例：

  某大型云计算厂商在核心机房部署梓冠磁光开关，实现光链路故障的“零感知”切换，年节省电费超百万元。

1x4 PM磁光开关尺寸图

  3、系统监控：光传感与测量

  ①应用优势：

  高精度测量：为激光雷达、光谱分析等设备提供稳定光路控制，支持纳米级精度光学测量。

  多波长动态切换：在半导体晶圆检测中，磁光开关可快速切换不同波长的检测光，提升良品率。

  ②案例：

  某半导体制造企业利用梓冠1x4 PM磁光开关实现晶圆缺陷检测系统的多波长动态切换，检测效率提升30%。

  4、测试测量：光通信器件研发

  ①应用优势：

  低偏振相关损耗：PDL仅0.2dB，避免测试过程中因偏振态变化引入误差。

  高重复性：切换重复性≤±0.01dB，确保测试数据一致性。

  ②案例：

  某光模块厂商在研发100G光模块时，采用梓冠磁光开关构建测试平台，将偏振相关损耗测试误差从0.5dB降低至0.1dB。

  5、光纤传感系统：量子通信与航天航空

  ①应用优势：

  量子密钥分发（QKD）：低PDL特性可避免光子偏振态失真，确保量子纠缠态稳定传输，支撑“京沪干线”等国家量子通信工程。

  航天航空：在卫星、飞船等载体中，耐受辐射与振动，实现光传感信号的精准切换。

  ②案例：

  某量子通信研究机构在QKD系统中部署梓冠磁光开关，将量子比特误码率从2%降低至0.5%，显著提升系统安全性。

1x4 PM磁光开关模块电气参数

  五、总结

  四川梓冠光电的1x4 PM磁光开关凭借其法拉第旋光效应、全固态设计及军工级可靠性，已成为光通信、高速保护、系统监控等领域的核心器件。其微秒级响应速度、超长寿命及低功耗特性，不仅解决了传统机械式光开关的磨损与延迟问题，更在量子通信、航天航空等极端环境中展现出不可替代的优势。未来，随着5G、数据中心及量子技术的普及，该产品有望进一步推动光通信行业的智能化与高效化发展。
