7位步进可调光延迟线：一文带你了解是什么？详解四川梓冠光电产品在光通信、雷达与电子对抗、光学相干层析成像、科研与测试、微波光子学等领域的实际应用

  7位步进可调光延迟线，在光通信、雷达探测、医学影像诊断及科研测试等前沿领域，凭借其高精度、低损耗及灵活可调的特性，成为光信号处理领域的“时间魔法师”。四川梓冠光电将从技术原理、核心参数、应用场景三个维度，深度解析这款产品的创新价值。

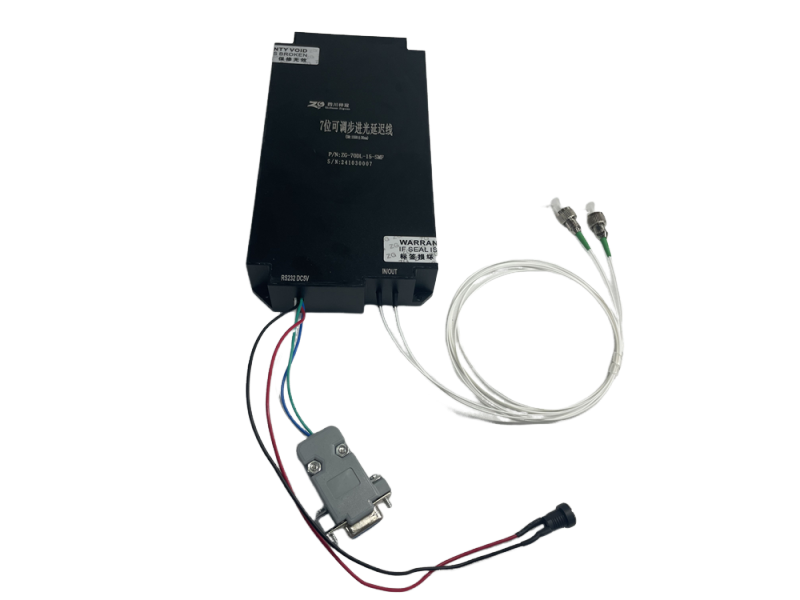

  一、7位步进可调光延迟线的产品概述：光时延的精密操控者

  7位步进可调光延迟线是四川梓冠光电基于厚膜SOI硅光子技术开发的创新型光延迟装置。其核心功能是通过电子或机械控制手段，精确调整光信号在光纤或波导中的传输路径长度，从而引入可控的时间延迟。产品采用单片集成设计，将硅基光开关与延时回路集成于同一芯片，解决了传统光纤延迟线体积大、可靠性差的问题，同时实现了亚纳秒级延迟精度与微秒级切换速度。

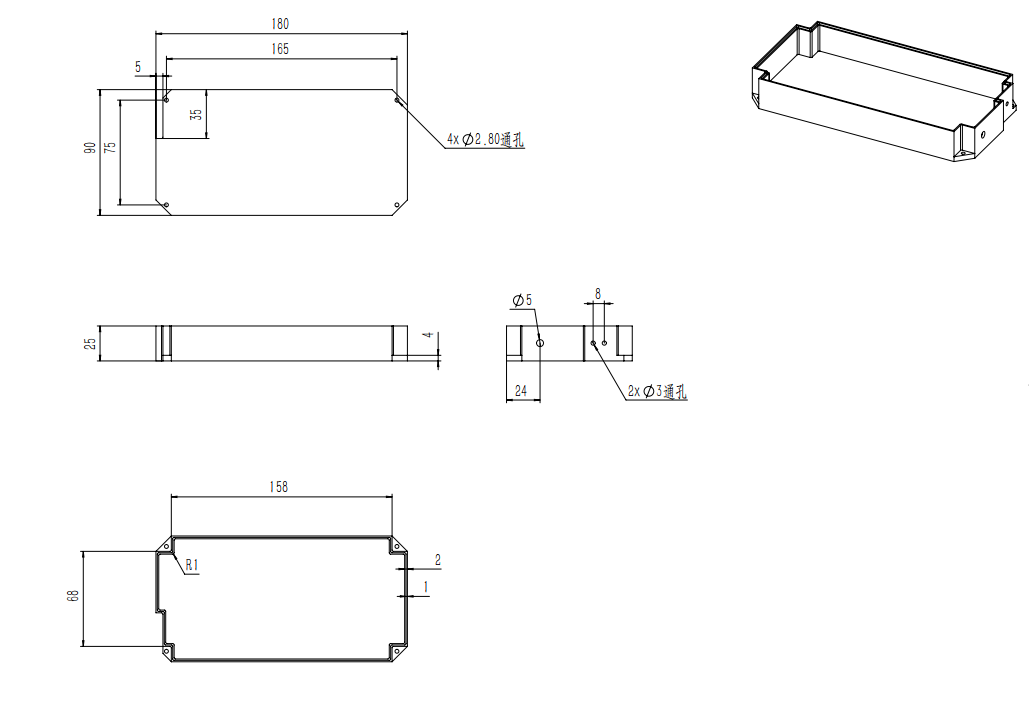

  产品形态：

  1、尺寸：标准1U机箱（可定制）

  2、接口：FC/APC法兰接口

  3、延时位数：7位二进制可调

  4、延时范围：0至5ns（步进可定制）

  二、7位步进可调光延迟线的的技术原理：光时延的数学本质

  光延迟线的核心是通过改变光程实现时间延迟。根据公式：

  其中，τ为延迟时间，n为介质折射率，L为传输路径长度，c为真空光速。四川梓冠光电的产品通过以下两种方式实现延时控制：

  1、光纤延迟线：

  利用不同长度光纤的组合，通过2×2光开关切换路径。例如，若需实现0.1m步进，可通过选择10m、10.1m、10.2m……的光纤段，结合光开关的二进制控制（如000对应10m，001对应10.1m），实现延时量的精确调整。

  2、硅基波导延迟线：

  基于厚膜SOI硅光子技术，在芯片上刻蚀螺旋形波导，通过光开关切换不同长度的波导路径。例如，7位二进制控制可实现2⁷=128种延时状态，最小步进可达飞秒级（需结合光栅尺反馈系统）。

  三、7位步进可调光延迟线的核心参数：精度与可靠性的双重保障

  四、7位步进可调光延迟线的应用场景：多领域的技术赋能

  1、光通信领域：同步与补偿的“时间校准器”

  在高速光通信系统中，信号传输延迟会导致数据错位与误码率上升。四川梓冠光电的7位步进可调光延迟线可通过动态调整各通道延时，实现：

  光信号同步：在400G/800G相干光通信中，补偿不同波长信号的传输时延，确保数据对齐。

  时延抖动补偿：通过实时监测光功率与延迟时间，自动补偿光纤传输引入的时延抖动，将100GHz频段信号传输误码率从10⁻³降至10⁻⁹。

  案例：某数据中心采用该产品后，400G系统传输距离从10km提升至40km，误码率优于10⁻¹²。

  2、雷达与电子对抗：目标探测的“时间放大镜”

  在相控阵雷达系统中，波束指向精度取决于各通道信号的相位一致性。四川梓冠光电的产品通过实时调整光信号延时，实现：

波束精准指向：在X波段雷达中，1ps延迟误差对应约0.3°方向偏差，而该器件的亚纳秒级精度可将波束指向误差控制在0.01°以内，显著提升目标识别能力。

  动目标显示（MTI）：结合多普勒滤波器，消除固定目标回波，提高对低速移动目标的检测灵敏度。

  案例：某雷达系统集成该产品后，对海面小目标的探测距离提升30%，虚警率降低50%。

  3、光学相干层析成像（OCT）：医学影像的“时间分辨率提升器”

  OCT设备需同步多组探测光信号以构建三维图像。四川梓冠光电的7位步进可调光延迟线通过精确对齐不同深度反射信号的时间差，实现：

  成像分辨率提升：将轴向分辨率从10μm提升至2μm，满足眼科、皮肤科等高精度诊断需求。

  动态成像优化：在心脏OCT中，通过实时调整延时补偿心脏搏动引起的信号错位，提高成像稳定性。

  案例：某眼科OCT设备采用该产品后，视网膜层析成像时间从5秒缩短至1秒，医生诊断效率提升4倍。

  4、科研与测试：光学实验的“时间控制台”

  在超快光学实验中，飞秒量级的时间控制是测量光脉冲宽度、研究非线性效应的关键。四川梓冠光电的产品通过以下方式支持科研：

  自相关测脉宽：在飞秒激光测量中，通过调整延时线使两束光合束，利用倍频晶体（如BBO）测量光强，结合公式：Δt=2Δx/c（Δx为位移台移动距离）计算脉宽。

  泵浦探测实验：在阿秒脉冲研究中，通过精确控制泵浦光与探测光的延时，观测高次谐波产生过程中的边带调制。

  案例：某高校实验室利用该产品测量10fs激光脉宽，测量误差<5%。

  5、微波光子学：频率测量的“光子学替代方案”

  基于可调光延迟线的微波频率测量系统，通过光信号延时与电信号处理结合，实现：

  大带宽测量：在1～20GHz范围内实现误差<±40MHz的频率测量，动态范围达45dB。

  抗电磁干扰：光信号传输避免微波测量中的电磁干扰问题，适用于复杂电磁环境。

  案例：某6G通信原型系统采用该产品后，光载射频信号相位噪声降低20dB，误码率从10−3降至10−9。

  五、未来展望：集成化与智能化的双重进化

  四川梓冠光电正推动7位步进可调光延迟线向两大方向演进：

  集成化：开发硅基光子芯片集成方案，将器件尺寸从1U机箱缩减至芯片级，满足机载、舰载等空间受限场景需求。

  智能化：引入机器学习算法，实现延迟时间的自适应优化，降低系统调试复杂度。

  从深空探测到生命科学，7位步进可调光延迟线正以精密操控之力，推动光子技术向更高维度跃迁。其技术演进不仅代表着光学工程的突破，更为人类探索微观世界与宏观宇宙提供了全新的时间维度工具。
