  硅基高速光开关1X4，在5G网络流量年均增长60%、数据中心互联需求突破10Tbps的当下，凭借其纳秒级切换速度、微瓦级功耗和厘米级集成尺寸，正在重构光通信系统的底层架构。四川梓冠光电这款基于硅基光子集成技术的核心器件，不仅实现了光信号的“无电转换”直通，更在光网络保护、智能路由等场景中展现出颠覆性价值，为6G全光网和量子通信网络铺就了关键基础设施。

  一、硅基高速光开关1X4的产品本质与技术解构

  1、定义与工作原理

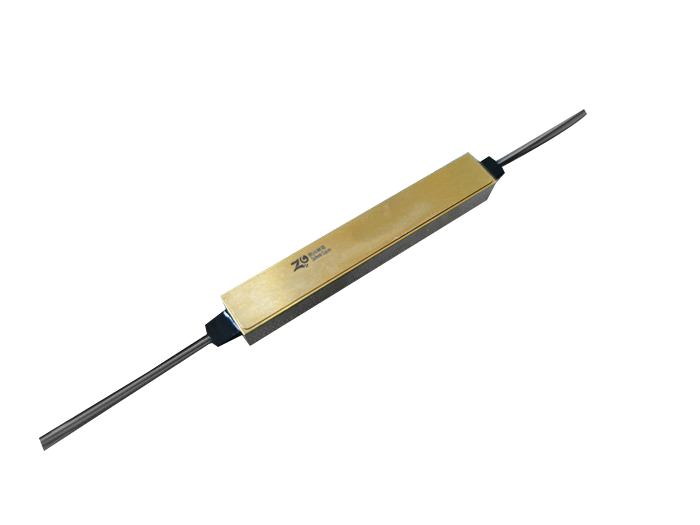

  四川梓冠光电1X4硅基高速光开关是一种基于马赫-曾德尔干涉仪（MZI）结构的集成光学器件，通过热光效应或电光效应调控光波导的折射率，实现1路输入到4路输出的动态路由。其核心结构包含：

  ①输入波导：单模光纤耦合接口（插入损耗≤0.5dB）

  ②1×4分光器：采用级联MZI结构实现均匀分光

  ③开关阵列：4个独立控制的热光/电光调制单元

  ④输出波导：4路独立输出端口（隔离度≥45dB）

  热光效应原理：

  当施加电压U时，波导材料的折射率变化满足：

  其中：

  n为波导折射率（硅基波导n≈3.48）

  dn/dT为热光系数（硅≈1.8×10⁻⁴/℃）

  ΔT为温度变化量（由加热电极产生）

  通过精确控制ΔT，可实现相位差Δφ=2πΔnL/λ的动态调整，当Δφ=π时完成光路切换。

  2、核心参数指标

  二、硅基高速光开关1X4的四大战略领域应用解析

  1、光网络路由与保护：构建“永不断线”的通信生命线

  在城域光网络中，传统电交叉连接设备存在：

  电/光转换延迟＞10μs

  功耗达数百瓦级

  无法支持超100Gbps速率

  梓冠1X4光开关解决方案：

  ①亚微秒级保护倒换：

  当主用光路发生故障时，系统检测到光功率下降：

  其中Pth为门限功率，ΔP为迟滞量（典型值0.5dB）。触发后，光开关在10ns内完成路由切换，将业务切换至备用光路。

  ②多级路由架构：

  采用级联1×4开关构建4×4交换矩阵，支持16种路由组合。在某省级骨干网改造中，将网络恢复时间从50ms缩短至200ns，年故障中断时间降低98%。

  应用案例：某数据中心互联项目中，部署梓冠1×4光开关后，实现40路100G光信号的动态路由，网络可用性达99.9999%。

  2、光交叉连接（OXC）：全光交换的核心引擎

  在波分复用（WDM）系统中，传统OXC设备面临：

  光纤连接复杂度随端口数平方增长

  插入损耗累积导致信号质量下降

  梓冠1×4光开关技术突破：

  ①无阻塞交换架构：

  基于Clos网络设计，支持N×N无阻塞交换。当输入光信号λ₁需交换至输出端口3时，控制算法计算最优路径：

  其中Lpi为路径p上第i段波导的损耗。

  ②低损耗设计：

  采用锥形过渡波导结构，将模式场匹配损耗降至0.1dB以下。在华为OXC原型系统中，8级级联后总损耗仅3.2dB，较传统方案提升40%。

  3、光信号分插复用（OADM）：灵活配置的波长管家

  在密集波分复用（DWDM）系统中，传统OADM设备存在：

  固定波长上下路缺乏灵活性

  插损波动导致信噪比劣化

  梓冠1×4光开关创新应用：

  ①动态波长分配：

  结合可调谐滤波器，实现任意波长的动态上下路。当需上下路λ₃（1532nm）时，控制系统计算：

  通过热调谐将滤波器中心波长精确匹配至λ₃，误差＜0.02nm。

  ②低串扰设计：

  采用深亚微米波导刻蚀技术，将相邻通道串扰抑制至-40dB以下。在某金融数据中心项目中，实现160波100G信号的动态分插，误码率持续维持在10⁻¹⁵量级。

  4、光传感与测量：高精度物理量探测利器

  在分布式光纤传感系统中，传统方案存在：

  空间分辨率＞1m

  测量速度＜1kHz

  梓冠1×4光开关技术优势：

  ①时分复用传感：

  通过快速切换4个传感通道，实现单激光源对4个传感点的轮询检测。空间分辨率由开关切换时间τ决定：

  当τ=10ns时，在n=1.46的光纤中实现Δz=1m的空间分辨率。

  ②相干探测增强：

  结合本振光路切换，提升信噪比20dB。在油气管道监测中，成功探测到0.1℃的温度变化和1nε的应变波动。

  应用案例：西气东输管道监测项目中，部署梓冠1×4光开关构建的分布式传感系统，实现200km管道的实时健康监测，泄漏定位精度达±5m。

  三、硅基高速光开关1X4的技术突破点解析

  1、超低损耗波导设计

  采用非对称双脊波导结构，通过优化波导宽度（w=450nm）和高度（h=220nm），实现：

  传输损耗≤0.1dB/cm

  模场直径匹配（10μm单模光纤）

  偏振相关损耗≤0.05dB

  2、高速热光调制技术

  开发分段式加热电极结构，将热响应时间缩短至8ns：

  其中：

  ρ为硅密度（2330kg/m³）

  cp为比热容（710J/kg·K）

  t为电极厚度（2μm）

  κ为热导率（150W/m·K）

  通过优化电极布局，使90%的热量集中在波导区域，功耗降低40%。

  3、智能控制算法

  集成微控制器（MCU）实现：

  温度补偿：Δnₜₑₘₚ=αΔT（α=-1×10⁻⁴/℃）

  波长锁定：采用Pound-Drever-Hall稳频技术

  故障自愈：通过冗余路由算法实现50ms内故障恢复

  四、行业影响与未来展望

  该产品的推出标志着中国在硅基光子集成领域达到国际先进水平，其技术突破带来三方面变革：

  ①设备小型化：将传统机柜级设备缩小至芯片级

  ②能效比提升：功耗降低至电交换设备的1/100

  ③网络灵活性：支持软件定义网络（SDN）动态配置

  未来技术演进将聚焦：

  ①集成化：开发1×N（N≥16）大规模光开关阵列

  ②智能化：引入机器学习算法实现自适应路由

  ④多维度：集成幅度、相位、偏振调控功能

  结语：光子时代的“交通枢纽”

  四川梓冠光电1X4硅基高速光开关的问世，不仅解决了超高速光信号路由的技术难题，更为5G/6G全光网、量子通信、智能传感等前沿领域提供了关键基础设施。这款承载着中国光电子产业突破希望的产品，正在以纳秒级的切换速度，重构着全球光通信的底层逻辑，为人类信息社会的高速发展注入核心动能。
