SOA光放大器：带你深入了解什么是半导体光放大器？

   半导体光放大器（SOA）是一种基于半导体材料的光电子器件，其核心原理是通过外部光或电泵浦激发半导体材料中的载流子（电子与空穴），形成粒子数反转，进而通过受激辐射实现光信号放大。与传统掺铒光纤放大器（EDFA）依赖稀土离子掺杂不同，SOA直接利用半导体能带结构中的载流子跃迁，其增益介质为量子阱结构，具有更快的响应速度和更高的集成潜力。今天，四川梓冠光电带你深入了解。

  一、SOA光放大器的关键工作机制及技术对比

  1、关键工作机制：

  泵浦注入：通过正向偏压或外部激光泵浦，激发载流子注入有源区。

  受激辐射：信号光与泵浦光在量子阱中相互作用，产生与信号光同频、同相、同偏振的光子，实现光放大。

  波导耦合：采用脊型波导结构实现低损耗光信号传输，并通过对称耦合结构完成输入输出信号的匹配。

  2、技术对比：

  EDFA：依赖掺铒光纤的稀土离子跃迁，带宽较窄（约35nm），适用于1550nm波段。

  SOA：基于半导体能带结构，带宽可达100nm以上，支持O/E/L全波段（1260-1625nm），且体积更小、成本更低。

  二、SOA光放大器的增益分布曲线：

  SOA的增益特性受量子阱设计与谐振腔结构共同影响，其增益分布曲线呈现典型的高斯型或振荡型特征：

  1、行波放大器（TWA）：

  通过在解理面镀增透膜或采用倾斜端面结构，消除法布里-珀罗（F-P）谐振腔的反馈效应。

  增益曲线为高斯型，带宽可达50nm以上，但峰值增益较低（约15-20dB）。

  2、F-P谐振腔放大器（FPA）：

  保留解理面反射（反射率R≈32%），形成谐振腔。

  增益曲线呈现周期性振荡，峰值增益可达30dB以上，但带宽显著变窄（约5-10nm）。

  3、典型增益曲线对比：

  TWA：适用于宽带多波长系统，但需牺牲增益平坦度。

  FPA：适用于单波长高功率场景，但需解决多信道串扰问题。

  三、SOA光放大器放大特性：

  SOA的放大特性使其在光通信领域具有独特优势：

  1、高速响应：

  载流子寿命短（纳秒级），支持100Gbps以上高速信号放大。

  典型应用：400G/800G数据中心互联（DCI）场景。

  2、宽带增益：

  通过量子阱材料设计，增益带宽可覆盖O/E/L全波段。

  典型应用：WDM-PON无源光网络，支持128波长复用。

  3、偏振无关性：

  应变量子阱结构可降低偏振相关增益（PDG），典型值<1.5dB。

  对比：EDFA的PDG通常为3-5dB，需额外补偿。

  4、非线性效应：

  交叉增益调制（XGM）和四波混频（FWM）需通过优化泵浦功率抑制。

  典型场景：10Gbps以下低速率系统影响较小。

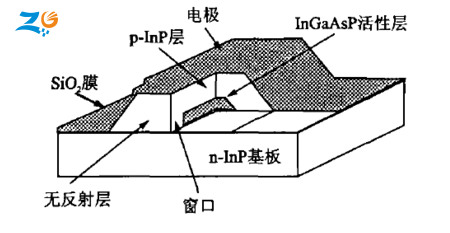

  四、SOA光放大器的类型与结构：

  根据谐振腔结构，SOA可分为以下两类：

  1、F-P谐振腔放大器（FPA）：

  结构：解理面保留反射，形成谐振腔。

  优势：高增益（30dB+）、低噪声系数（<5dB）。

  局限：带宽窄、多信道串扰严重。

  2、行波放大器（TWA）：

  结构：解理面镀增透膜或采用倾斜端面。

  优势：宽带宽（50nm+）、低串扰。

  局限：增益较低（15-20dB）。

  3、典型产品形态：

  芯片级：1310nm/1550nm SOA芯片，尺寸<1mm²。

  模块级：蝶形封装SOA模块，支持-40℃至+85℃工作温度。

  设备级：机架式SOA光放大器，支持16通道并行放大。

  五、SOA光放大器的应用范围：

  SOA的独特性能使其在多个领域实现规模化应用：

  1、光通信网络：

  接入网：10G PON/50G PON光线路终端（OLT）放大。

  城域网：400G/800G DCI链路中继放大。

  数据中心：QSFP28/SFP+光模块内置SOA，提升传输距离。

  2、光纤传感：

  分布式传感：替代声光调制器（AOM），生成高消光比窄脉冲。

  结构健康监测：桥梁、油气管道的应变与温度传感。

  3、生物医疗：

  OCT成像：眼科OCT（1060nm）与心脏OCT（1310nm）光源放大。

  光遗传学：神经刺激与光控药物释放。

  4、激光雷达：

  FMCW激光雷达：窄线宽激光器输出功率提升。

  硅光集成：与硅基调制器/探测器单片集成。

  六、SOA光放大器的产品优势：成本、体积与集成度的三重突破

  相较于传统EDFA，SOA的核心优势体现在以下方面：

  1、成本效益：

  芯片级成本仅为EDFA的1/3，适用于大规模部署。

  典型案例：印度某运营商采用SOA替代EDFA，单节点成本降低40%。

  2、小型化：

  体积仅为EDFA的1/10，支持高密度光模块集成。

  典型产品：QSFP-DD封装SOA模块，尺寸仅22×18×7.5mm³。

  3、高集成度：

  可与硅光子器件、电吸收调制器（EAM）单片集成。

  典型方案：Intel硅光子平台集成SOA，实现400G FR4光引擎。

  七、SOA光放大器的未来展望：从光通信到光子集成的跨越

  随着技术演进，SOA将在以下方向实现突破：

  1、材料创新：

  硅基SOA：与CMOS工艺兼容，推动光子集成电路（PIC）发展。

  二维材料SOA：基于过渡金属硫化物（TMDs），实现超宽带增益。

  2、架构优化：

  混合集成：SOA与可调谐激光器（TL）、相干接收机（CR）集成。

  智能控制：结合AI算法实时优化泵浦功率与增益平坦度。

  3、新兴应用：

  量子通信：作为单光子源放大器，提升量子密钥分发（QKD）距离。

  6G光子学：支持太赫兹（THz）波段光信号放大。

  SOA光放大器凭借其高速、宽带、低成本与高集成度的优势，正在重塑光通信与光子集成的技术格局。从5G前传到数据中心互联，从光纤传感到生物医疗，SOA的跨界应用不仅推动了技术进步，更为下一代光网络与光子系统提供了核心支撑。随着材料科学与微纳加工技术的突破，SOA的潜力远未被完全释放，其未来将更加值得期待。
